Блок ручного управления импульсный БРУ-105 (БРУ-15)
Описание:
Блок ручного управления БРУ-105 предназначен
для использования в локальных и комплексных системах промышленной
автоматизации производственных процессов в качестве станции ручного
управления импульсными исполнительными механизмами для измерения входного
физического параметра (температура, давление, расход, уровень и т. п.),
обработки, преобразования и отображения его текущего значения на встроенном
четырехразрядном цифровом индикаторе. Также может быть применен в виде
ручного задатчика импульсных сигналов с индикацией больше-меньше.
Блок БРУ работает под управлением
современного, высоко интегрированного микроконтроллера RISC архитектуры,
изготовленного по высокоскоростной КМОП технологии с низким
энергопотреблением.

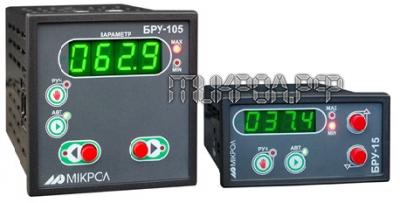

Блоки ручного управления БРУ-105 и БРУ-15
являются идентичными приборами по функциональному назначению, основные
отличия только размеры корпуса: БРУ-105 – 96х96х165.5, БРУ-15 – 48х96х141 и
напряжением питания: БРУ-105 – 220В переменного тока или 24 В постоянного
нестабилизированного тока, БРУ-15 – 24В постоянного нестабилизированного
тока.
Блоки ручного управления БРУ конфигурируются
через пульт управления прибора или через гальванически разделенный интерфейс
RS-485 (протокол ModBus), что также позволяет использовать прибор в качестве
удаленного контроллера при работе в современных сетях управления и сбора
информации. Сохранение параметров настройки конфигурации производится только
с помощью пульта управления.
Блок
БРУ-105 и БРУ-15 содержат:
-
Один канал измерения аналоговой величины
с индикацией на 4-х разрядном семисегментном индикаторе
-
Один импульсный задатчик больше-меньше.
-
Клавиши больше-меньше для управления
исполнительным механизмом.
-
Внешний пульт программирования ПУ-57
(заказывается отдельно).
-
Клавиши АВТ и РУЧ для изменения режима
управления – автомат или ручной соответственно.
Блок ручного управления БРУ содержит реле с
магнитной блокировкой, которое выполняет функции переключателя на два
положения. Переключение реле происходит при прохождении импульса постоянного
тока через соответствующую обмотку. Повторение импульса тока в той же
обмотке, а также выключение питания состояние контактов реле не изменяют.
Для перемены состояния контактов необходимо пропустить импульс тока по
другой обмотке. В БРУ используются 4 группы перемыкающих контактов реле. Для
увеличения групп контактов используется блок коммутации сигналов БКС-4,
внешний вид которого и схема подключения показаны в приложении Б.
Внутренняя программная память блока БРУ
содержит большое количество стандартных функций необходимых для визуализации
и управления технологическими процессам, а так же решения большинства
инженерных прикладных задач.
Функциональные возможности:
-
Сравнение результата преобразования с
установками MIN, MAX и сигнализацию отклонений.
-
Программная калибровка каналов по
внешнему образцовому источнику аналогового сигнала.
-
Цифровая фильтрация входного сигнала.
-
Масштабирование шкал измеряемых
параметров.
-
Извлечение квадратного корня.
-
Линеаризация измеряемой величины.
Параметры конфигурации блока ручного
управления БРУ сохраняются в энергонезависимой памяти, и прибор способен
возобновить выполнение задач управления после прерывания напряжения питания.
Батарея резервного питания не используется.
Техническая характеристика
|
Название |
Значение |
|
Количество аналоговых входов |
1 |
|
Тип входного аналогового сигнала |
Унифицированные ГОСТ26.011-80 от 0 мА до 5
мА, Rвх=400 Ом
от 0 мА до 20 мА, Rвх = 100 Ом от 4 мА до 20
мА, Rвх = 100 Ом от 0 В до 10 В, Rвх = 25 кОм |
|
Разрешающая способность АЦП |
16 разрядов |
|
Предел допускаемой основной приведенной
погрешности измерения входных параметров |
≤ 0,2 % |
|
Точность индикации |
0,01 % |
|
Предел допускаемой дополнительной
погрешности, вызванной изменением температуры окружающей среды |
< 0,2 % / 10 °С |
|
Период измерения, не более |
0,1 сек |
|
Гальваническая развязка аналоговых входов |
Входы гальванически изолированы от выходов и
остальных цепей, напряжение гальванической развязки не менее 500 В |
|
Конфигурации сети |
Многоточечная |
|
Количество приборов |
32 на одном сегменте |
|
Максимальная длина линии в пределах одного
сегмента сети |
1200 метров |
|
Количество активных передатчиков |
1 |
|
Диапазон сетевых адресов |
255 |
|
Скорость обмена/длина линии связи
(зависимость экспоненциальная): |
62,5 кбит/с 1200 м
375 кбит/с 300 м
2400 кбит/с 100 м
10000 кбит/с 10 м
Примечание. На скоростях обмена свыше 115
кбит/с рекомендуется использовать экранированные витые пары. |
|
Тип приемопередатчиков |
Дифференциальный, потенциальный |
|
Вид кабеля |
Витая пара, экранированная витая пара |
|
Гальваническая развязка |
Интерфейс гальванически изолирован от
входов-выходов и остальных цепей |
|
Протокол связи |
Modbus режим RTU (Remote Terminal Unit) |
|
Назначение интерфейса |
Для конфигурирования прибора, для
использования в качестве удаленного устройства при работе в
современных сетях управления и сбора информации (приема-передачи
команд и данных) |
|
Гальваническая развязка интерфейса |
Интерфейс гальванически изолированы от
других входов и остальных цепей, напряжение гальванической развязки
не менее 500 В |
|
Электропитание (подключение к сети):
- постоянного тока
- переменного тока |
от 15 В до 36 В (24 В номинальное значение)
от 100 В до 242 В, 50 Гц (220 В номинальное
значение) |
|
Потребляемый ток по питанию 24 В |
≤ 160 мА |
|
Потребляемая мощность от сети переменного
тока 220 В |
≤ 8,0 ВА |
|
Подключение |
С тыльной стороны прибора с помощью разъема
– клеммы. |
|
Электропитание (напряжение постоянного тока) |
от 16 В до 36 В (24 В номинальное значение) |
|
Потребляемый мощность по питанию 24 В |
≤ 200 мА |
|
Подключение |
С тыльной стороны прибора с помощью разъема
– клеммы. |
|
Корпус (ВхШхГ):
- БРУ-15
- БРУ-105 |
щитовое исполнение:
48 х 96 х 162 мм
96 х 96 х 189 мм |
|
Монтажная глубина
- БРУ-15
- БРУ-105 |
170 мм
190 мм |
|
Температура окружающей среды |
от минус 40 °С до плюс 70 °С |
|
Атмосферное давление |
от 84 кПа до 106,7 кПа |
|
Вибрация (частотной/амплитудной) |
до 60 Гц / до 0,1 мм |
|
Помещение |
закрытое, взрыво-, пожаробезопасное.
Воздух в помещении не должен содержать пыли
и примеси агрессивных паров и газов, вызывающих коррозию (в
частности: газов, содержащих сернистые соединения или аммиак). |
|
Степень защиты |
IP30 |
|
Масса блока, не более
- БРУ-15
- БРУ-105 |
350 г
550 г |
Обозначение при заказе:
Код модели блока для заказа: БРУ-105 – A – U– L
где:
A - код аналогового входа (AI) - см. таблицу 1.2 кодов входа
U – напряжение питания блока 220 В или 24 В.,
L – исполнение передней панели (обозначение кнопок, индикаторов и дисплеев):
- UA - украинское
- EN - английское.
Код модели блока для заказа: БРУ-15 – A – 24– L
где:
A - код аналогового входа (AI) - см. таблицу 1.2 кодов входа
24 – напряжение питания 24 В постоянного тока.
L – исполнение передней панели (обозначение кнопок, индикаторов и дисплеев):
- UA - украинское
- EN - английское.
Код модели пульта управления для заказа: ПУ-57-02
Пульт управления ПУ-57-02 используется для конфигурирования
неограниченного числа блоков ручного управления БРУ-105 и БРУ-15, а также
БРУ-107 и БРУ-17
|
