БРУ-107 (БРУ-17) Блоки ручного управления аналоговый / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БРУ-107 (БРУ-17)

Тип:
Блоки ручного управления аналоговый

ТУ:


Краткое тех. описание:
Предназначены для использования в локальных и комплексных системах промышленной автоматизации производственных процессов в виде станции ручного управления аналоговыми исполнительными механизмами или в виде ручного задатчика аналоговых сигналов с индикацией

Цена БРУ-107 (БРУ-17):
Уточняйте по телефону или через обратную связь.

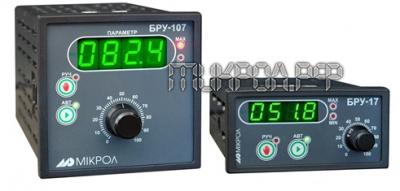

Блоки ручного управления аналоговый БРУ-107 (БРУ-17)

Блоки ручного управления БРУ-107 и БРУ-17 отличаются между собой только размерами корпуса и напряжением. По функциональному назначению блоки ручного управления БРУ-107 и БРУ-17 являются идентичными. БРУ-107 (БРУ-17) предназначены для использования в локальных и комплексных системах промышленной автоматизации производственных процессов в виде станции ручного управления аналоговыми исполнительными механизмами или в виде ручного задатчика аналоговых сигналов с индикацией.

Отличительной особенностью блока БРУ-107 (БРУ-17) от всех его предшественников является, наличие гальванической изоляции между входами и выходами, цепью питания и интерфейсом. Прибор работает под управлением современной, высоко интегрированной микроконтроллерной архитектуры RISC, изготовленного по высокоскоростной CMOP технологии с низким энергопотреблением. Так же для удобства пользование существует дистанционный пульт управления ПУ-57-02 который используется для конфигурирования неограниченного числа блоков ручного управления БРУ-107 и БРУ-17, а также БРУ-105 и БРУ-15.Так же немало важный аспект работы этого пульта, это то что все сохранения параметров настройки конфигурации производится только с помощью его.

Технические характеристики

Название

Значение

Количество аналоговых входов и выходов

1

Тип входного аналогового сигнала

Унифицированные ГОСТ26.011-80

от 0 мА до 5 мА, Rвх=400 Ом

от 0 мА до 20 мА, Rвх=100 Ом

от 4 мА до 20 мА, Rвх=100 Ом

от 0 В до 10 В, Rвх=25 кОм

Разрешающая способность АЦП

16 разрядов

Точность индикации

0,01 %

Период измерения, не более

0,1 сек

Тип выходного аналогового сигнала

От 0 мА до 5 мА, Rн ≤ 2000 Ом ГОСТ 26.011-80

От 0 мА до 20 мА, Rн ≤ 500 Ом ГОСТ 26.011-80

От 4 мА до 20 мА, Rн ≤ 500 Ом ГОСТ 26.011-80

От 0 В до 10 В, Rн ≥ 2000 Ом ГОСТ 26.011-80

Зависимость выходного сигнала от сопротивления нагрузки

≤ 0,1 %

Допускаемая погрешность при температуре:

<0,2 % - 10 °С

Показатели гальванической развязки

не менее 500 В

Напряжение электрического питания от сети:

БРУ-107 – постоянного тока

БРУ-17 – переменного тока

от 15 В до 36 В (24 В номинальное значение)

от 100 В до 242 В, 50 Гц (220 В номинальное значение)

Потребляемый ток по питанию 24 В

≤ 160 мА

Потребляемая мощность от сети переменного тока 220 В

≤ 8,0 ВА

Потребляемый ток по питанию 24 В

≤ 200 мА

Подключение производится

С задней стороны блока с помощью разъема – клеммы.

Конфигурации сети

Многоточечная

Количество приборов

32 шт. на одном сегменте

Максимальная длина линии в пределах одного сегмента сети

1200 метров

Количество активных передатчиков

1

Диапазон сетевых адресов

255

Скорость обмена данный:

62,5 кбит/с             1200 м

375 кбит/с               300 м

2400 кбит/с             100 м

10000 кбит/с           10 м



При необходимости использовать скорость обмена данный выше 115 кбит/с рекомендуется использовать экранированную витую пару.

Тип приемопередатчиков

Дифференциальный, потенциальный

Тип используемого кабеля

Витая пара, экранированная витая пара

Используемые протоколы связи

Modbus режим RTU (Remote Terminal Unit)

Интерфейс гальванической развязки и напряжение

Интерфейс гальванически изолирован от входов-выходов и остальных цепей, напряжение развязки не меньше 500 В

Размеры Блока (ВхШхГ):

·         БРУ-17

·         БРУ-107

·         48 мм х 96 мм х 162 мм

·         96 мм х 96 мм х 189 мм

Температурные показатели

от -40 °С до - 70 °С

Диапазон рабочего атмосферного давления

от 85 кПа до 107 кПа

Допустимая вибрация (частота/амплитуда)

до 60 Гц / до 0,1 мм

Помещение

закрытое, взрыво и пожаробезопасное.

Примечание. В Воздухе не должно содержатся пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).

Стандарт защиты

IP30

Вес блоков, не больше:

БРУ-17

БРУ-107

0.35кг

0.55 кг
