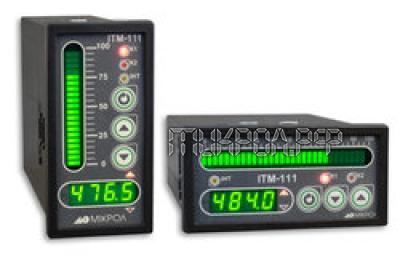

Индикатор технологический микропроцессорный ИТМ-111С, ИТМ-111ВС
Описание:
Индикаторы ИТМ-111С, ИТМ-111ВС является новым представителем современных
микропроцессорных индикаторов, наряду с его предшественниками он может также
обрабатывать, преобразовывать два входных сигнала получаемые черезинтерфейс.
Отличительным его делает компактность и простота настройки и дополнительные
функции трехуровневой гальванической изоляции между входом, выходами и цепью
питания. Индикаторы предназначены для автономного и комплексного использования в
АСУТП в энергетике, металлургии, химическоих, пищевых и других отраслях
промышленности в том числе и народное хозяйство.
Находит широкое применение:
-
Способен отображать контролируемые входные
технологические параметры, получаемые через интерфейс от одного или двух
внешних устройств, на встроенном четырехразрядном цифровом и аналоговом
линейном индикаторе;
-
Также индикатор формирует сигналы
технологической сигнализации. На передней панели имеются индикаторы для
сигнализации технологически опасных зон, сигналы превышения (занижения)
измеряемых параметров;
-
Функциональные возможности позволяют
использоват индикатор ИТМ-111С (ИТМ-111ВС) в системах сигнализации,
блокировки и защиты технологического оборудования.
Технические характеристики
|
Название |
Значение |
|
Показатели конфигурации сети |
Многоточечная |
|
Допускаемое количество приборов |
32 на одном сегменте |
|
Максимальная длина линии в пределах одного
сегмента сети |
1200 м. |
|
Количество активных передатчиков |
1 |
|
Диапазон сетевых адресов |
255 адресов |
|
Скорость обмена/длина линии связи
(зависимость экспоненциальная): |
62,5 кбит/с 1200 м
375 кбит/с 300 м
2400 кбит/с 100 м
10000 кбит/с 10 м
Рекомендация. При скорости передачи данных
по сети выше 115 кбит/с рекомендуется использовать экранированную
витую пару. |
|
Тип приемопередатчиков |
Дифференциально потенциальный |
|
Вид кабеля |
Витая пара, экранированная витая пара |
|
Гальваническая развязка |
Интерфейс гальванически изолирован от
входов-выходов и остальных цепей |
|
Поддерживаемые протоколы связи |
через протокол Modbus включается режим RTU (Remote
Terminal Unit) |
|
Назначение интерфейса |
Для конфигурирования индикатора, для
использования в качестве удаленного устройства при работе в
современных сетях управления и сбора информации (приема-передачи
команд и данных) |
|
Тип индикации |
цифровая, линейная |
|
Цифровая индикация |
|
Количество цифровых дисплеев |
1 |
|
Точность индикации |
±0,01% |
|
Количество разрядов цифрового индикатора |
4 |
|
Высота цифр светодиодных индикаторов |
8 мм |
|
Линейная индикация |
|
Количество сегментов линейного индикатора:
|
21 (вертикальное положение линейного
индикатора) 31 (горизонтальное положение линейного индикатора) |
|
Тип индикатора |
Сегмент, гистограмма, гистограмма с "0" в
произвольной точке |
|
Точность линейной индикации
|
±5,0%
±3,3% |
|
Электропитание (подключение к сети):
- постоянного тока
- переменного тока
|
от 18 В до 36 В
от 100 В до 242 В, 50Гц |
|
Потребляемый ток по питанию 24 В |
≤ 180 мА |
|
Потребляемая мощность от сети переменного
тока 220 В |
≤ 6,5 ВА |
|
Стандарт защиты данных |
EEPROM, сегнетоэлектрическая NVRAM |
Индикатор обозначается следующим образом: ИТМ-111С-U,
ИТМ-111ВС-U
где: U - напряжение питания:
- 220 – 220 В переменного тока,
- 24 – 24 В постоянного тока.
|
