Двухпозиционной регулятор температуры МИК-1-400
Основные особенности:
Регулятор температур МИК-1-400 могут работать в диапазоне от 0 до 400 °С по
настраиваемой установке с выходом на контактное реле или так называемых
оптосимистора. МИК-1-400 предназначен для использования в локальных и
комплексных системах промышленной автоматизации производственных процессов и
регулирования находи обширное применение в таких отраслях промышленности как:
энергетическая, металлургическая и др. В приборе предусмотрены три настраиваемых
параметра: установка, гистерезис, время задержки срабатывания.
Функциональность:
-
Возможность подключить одну из термопары ТКХ
или ТХА к аналоговому входу
-

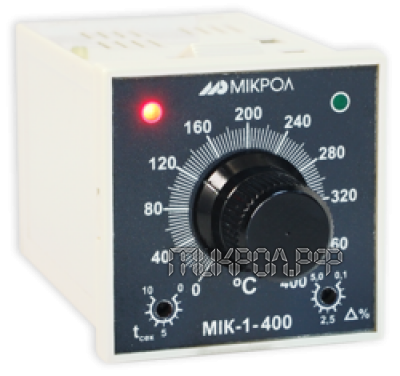

На передней панели задач размещена рычаг
который задает по лимбу потенциометра позиции по шкале от 0
до 400 °С
-
Состояние дискретного выхода размещена на
передней панели.
-
Прибор питает от сети переменного тока в
220В.
-
Подключение прибора осуществляется с помощью
разъема-клемм на задней панели прибора
Технические данные:
Аналоговых входов: 1
Тип входного аналогового сигнала термопара:
- ТХК (L), от 0°С до 400°С
- ТХА (K), от 0°С до 400°С
«Гистерезис» измеряется в диапазоне от 0,1 до 5 %
Условная погрешность «Гистерезис» 0,5 %
Условная погрешность шкалы задания по лимбу: ±2 %
Дискретных выходов: 1
Тип выхода:
- механическое реле: до 250 В / 5 А
- оптосимистор: до 300 В / 0,7 ААС
Напряжение питания измеряется в приделах от 150 В до 250 В
Потребляемая мощность: 8 Ватт.
Масса блока: 15 кг
Габариты (ВхШхГ) 48 х 48 х 110 мм
Обозначение при заказе
МИК–1–400–А–D,
где:
- A - код входа:
- 1 - ТХК (L), от 0°С до 400°С;
- 2 - ТХА (K), от с 0°С до 400°С.
- D - тип выходных дискретных сигналов:
- Р - релейные выходы;
- С - оптосимисторный выход.
|
