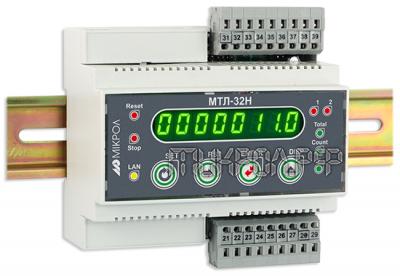

Микропроцессорный таймер-счетчик МТЛ-32H
Описание:
Многофункциональный микропроцессорный таймер-счетчик МТЛ-32H, предназначен для
использования в различных отраслях промышленности в том числе энергетике
сельском хозяйстве пищевой промышленности и др. отраслях, в данном приборе
предусмотрено семь независимых режимов работы: Пороговый счетчик (для одного
звена), суммирование порогового счетчика (для одно звена), суммирование
порогового счетчика (для двух), счетчик пакетов, таймер, тахометр,
дозатор-расходомер.
Особенности:
-
Прибор позволяет подсчитывать количество
штук, единиц или партий выпускаемой продукции.
-
Подсчитывает количества импульсов от
контактных, оптических, индуктивных, емкостных и др. датчиков и управления
исполнительными механизмами.
-
Прибор производит измерение длительности
процессов по времени работы, измерение расхода жидкости, газов и сыпучих
материалов.
-
В приборе предусмотрено многофункциональное
цифровое реле времени с внешним управлением.
Функциональные возможности:
Дискретные (импульсные) входы:
- Три конфигурируемых дискретных входа (счет, пуск, стоп, сброс,
блокировка)
- Цифровая фильтрация входных сигналов
- Масштабирование измеренного числа импульсов с помощью программируемого
коэффициента
- Конфигурация диапазона скорости счета (100 Гц, 3 кГц, 50 кГц)
- Возможность работы с различными типами датчиков: активными (имеющими на
выходе NPN или PNP транзистор с открытым коллектором) или пассивными
(источник питания, встроенный)
Счетчик
- Режимы счета: прямой (суммирующий счет), обратный (вычитающий счет),
реверсивный (командный, индивидуальный, квадратурный счет обработка двух
последовательностей импульсов)
- Подсчет импульсов за временной интервал, задаваемый пользователем
- Контроль текущего и суммарного расхода, определение скорости движения и
т.п.
- Счетчик с предустановкой
- Встроенный делитель частоты
- Сброс показаний дистанционным дискретным сигналом или вручную с лицевой
панели
Таймер
- Диапазон от 1 с до 60 час, от 0.1с до 999999.9с.
- Программирование направления отсчета времени в таймере - прямое или
обратное.
- Формирование временных интервалов управления исполнительными
устройствами.
Тахометр
- Конфигурация периода измерения входного сигнала
- Встроенный делитель частоты
- Выбор единиц измерения тахометра
- Использование счетчика ресурса работы контролируемого оборудования
- Вычисления текущего и накопленного количества оборотов («пробег»)
Дозатор-расходомер
- Выбор единиц измерения расходомера
- Возможность ручного управления дозатором
- Использование схемы дозировки «грубо-точно»
Индикация
- Конфигурация режимов индикации таймера, счетчика, тахометра,
дозатора-расходомера
- Диапазон счета -9999999...99999999
Аналоговый выход
- Аналоговый выход для ретрансмиссии различных сигналов (накопленное
значение, текущее значение расхода, показания тахометра и др.). Данная
функция позволяет подключать прибор к самописцам, регистраторам и другим
устройствам
- Возможность масштабирования и преобразования
Дискретные выходы
- Два конфигурируемых дискретных выхода для управления оборудованием и
исполнительными механизмами
Интерфейс
- Гальванически разделенный интерфейс RS-485, протокол связи ModBus RTU
(сбор информации, конфигурация, управление). Скорость обмена - до 921
Кбит/с.
Конфигурирование
- Конфигурирование прибора, изменение его настроек и параметров,
осуществляется с помощью программного пакета «МИК-Конфигуратор» по
интерфейсу RS-485 или клавишами передней панели
Безопасность и защита параметров
- Сохранение параметров при отключении питания. Энергонезависимая память
- Защита от несанкционированного изменения параметров
Техническая характеристика
|
Название |
Значение |
|
Дискретные входные сигналы |
|
Количество дискретных входов |
3 |
|
Входные дискретные сигналы активные или
пассивные |
от NPN или PNP транзисторов с открытым
коллектором |
|
Максимальная частота входного сигнала(кГц) |
50 кГц |
|
Сигнал логического "0" – состояние
(ОТКЛЮЧЕНО) Сигнал логической "1" – состояние (ВКЛЮЧЕНО) |
0-7 В
18-30 В |
|
Входной ток (потребление по входу) |
≤ 10 мА |
|
Гальваническая развязка дискретных входов |
входы связаны в группу из трех входов и
гальванически изолированы от выходов и остальных цепей |
|
Напряжение встроенного источника питания |
24 В постоянного тока |
|
Дискретные выходные сигналы |
|
Количество дискретных выходов |
2 |
|
Типы выходов: |
|
|
- транзистор ОК |
до 40 В, 100мА |
|
- механическое реле (переключаемый контакт) |
до 220 В, 8А переменного тока при
резистивной нагрузке |
|
- твердотельное реле |
до 40 В, 0.5АAC/ADC |
|
Цифровая индикация |
|
Количество разрядов цифрового индикатора |
8, 6, 4 (программируется) |
|
Высота цифр светодиодных индикаторов |
8 мм |
|
Аналоговые выходные сигналы |
|
Количество аналоговых выходов |
1 |
|
Тип выходного аналогового сигнала |
0-5 мА (Rн<=2 кОм),
0-20 мА (Rн<=500 Ом)
4-20 мА (Rн<=500 Ом) |
|
Основная приведенная погрешность |
±0,2% |
|
Последовательный интерфейс RS-485 |
|
Тип канала |
Асинхронный полудуплексный (прием и передача
идут по одной паре проводов с разделением по времени) |
|
Количество приемопередатчиков |
32 приемопередатчика на одном сегменте |
|
Максимальная длина линии в пределах одного
сегмента сети |
1200 метров |
|
Количество активных передатчиков |
1 (только один передатчик активный) |
|
Максимальное количество сегментов в сети |
250 с учетом магистральных усилителей |
|
Используемый тип кабеля |
витая пара, экранированная витая пара |
|
Гальваническая развязка |
интерфейс гальванически изолирован от других
входов-выходов и остальных цепей (напряжение гальванической развязки
не менее 500 В) |
|
Используемые протоколы связи |
Modbus режим RTU (Remote Terminal Unit) |
|
Электрические данные |
|
Напряжение питания: |
|
|
• переменный ток |
100 .. 242 В, 50 Гц |
|
• постоянный ток |
12 .. 36 В |
|
Потребляемая мощность: |
5 Ватт |
|
Ток потребления по питанию 24 В, не более: |
140 мА |
|
Ток потребления по питанию 36 В, не более: |
150 мА |
|
Корпус. Условия эксплуатации |
|
Тип корпуса, крепление |
на DIN-рейку, настенный, IP30 |
|
Размеры корпуса (ВхШхГ) |
110 мм х 106 мм х 58 мм |
|
Монтажная глубина |
63 мм |
|
Вес |
350 грамм |
|
Температура окружающей среды |
от минус 40 °С до плюс 70 °С |
|
Диапазон работы в при показателей
атмосферного давление |
от 84 до 106,7 кПа |
|
Вибрация с частотой / амплитудой |
до 60 Гц / до 0,1 мм |
Обозначение при заказе: МТЛ-32Н-01-02-03-U,
где:
- 01 – код выходного устройства 1-го канала:
- Р – реле,
- К – твердотельное реле,
- Т – транзистор (открытый коллектор),
- И1 – аналоговый выход 0/4-20 мА,
- И2 – аналоговый выход 0-5 мА.
- 02 – код выходного устройства 2-го канала:
- Р – реле,
- К – твердотельное реле,
- Т – транзистор (открытый коллектор).
- 03 – код напряжения входных сигналов:
- 05 - напряжение входного сигнала 5 В,
- 12 - напряжение входного сигнала 12 В,
- 24 - напряжение входного сигнала 24 В.
U - напряжение питания:
- 220 - 220 В переменного тока,
- 24 - 24 В постоянного тока,
- 36 - 36 В постоянного тока.
Примечание!
Аналоговый выход в роли выходного устройства монтируется только на первый канал,
на втором канале при этом возможен заказ любого из числа остальных
исполнительных устройств.
Например, заказано счетчик:
МТЛ-32Н-Р-Т-05-220,
При этом изготовлению и поставке потребителю подлежит:
- – Микропроцессорный таймер-счетчик МТЛ-32 Н,
- – Выход дискретный DO1 код Р – релейный выход,
- – Выход дискретный DO2 код Т – транзисторный выход,
- – Напряжение входного сигнала код 05 – 5 В,
- – Напряжение питания код 220 – 220 В
|
