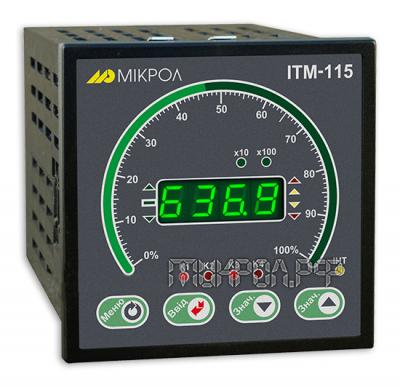

Одноканальный микропроцессорный индикатор ИТМ-115
Описание:
Предназначение одноканального микропроцессорного индикатора ИТМ-115 направлено
на измерения контролируемых входных физических параметров таких как: показатели
температурных данных, расхода и уровня, давления. Для преобразования и
обработки отображения используется дисплей с аналоговым линейно-круговой шкалой.
Функциональные возможности:
-
Обеспечивает дискретное управление внешними
исполнительными механизмами позволяет легко пользователям данного прибора
понять всю логику работы;
-
Также в приборе ИТМ-115 есть опция
“Ретрансмиссия” что означает передачу с аналогового входа на аналоговый
выход разных показателей;
-
На переднюю панель и/или на дискретный выход
индикатор формирует исходящие сигналы, которые сигнализируют о предстоящей
технологической или аварийной ситуации;
-
Индикатор ИТМ-15 отображает значение
технологического параметра, получаемое по интерфейсу от внешних устройств;
Микропроцессорный индикатор ИТМ-115 может работать как автономно, так и в
комплексном использовании в системах измерений, сигнализаций, блокировок и защит
технологического оборудования в различных отраслях промышленности и сельского
хозяйства.
Прибор ИТМ-115 имеет четыре свободно-конфигурируемых дискретных выхода. Уровень
настроек каждого дискретного выхода имеет группу параметров:
-
Предельно ясная логика работы выходного
устройства;
-
Позволяет устанавливать минимальные и
максимальные показатели показатели для соответствующего дискретного выхода;
-
Предусмотрен в данном приборе Гистерезис Н
выходного устройства;
-
Также можно задавать тип выходного сигнала,
существует статический и импульсный, с задаваемой длиной выходного импульса;
-
Безопасное положение выходного устройства в
случае обрыва датчика.
Техническая характеристика
|
Название |
Значение |
|
Аналоговые входы |
|
Количество входов |
1 |
|
Дополнительные типы входных сигналов: |
|
|
• унифицированные сигналы |
0-5 мА (Rвх= 400 Ом), 0(4)-20 мА (Rвх=100
Ом) |
|
• напряжение |
0-75 мВ, 0-200 мВ, 0-2В, 0-10 В |
|
• термопреобразователи сопротивления |
ТСП 50П, 100П, Pt50, Pt100, гр.21, ТСМ 50М,
100М, гр.23 |
|
• термопары |
ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР(A), ТЖК(J),
ТХКн(E) |
|
Предел допускаемой погрешности измерения |
≤ 0,2% |
|
Источник питания пассивного датчика |
= 21 В / 25 мА |
|
Гальваническая изоляция |
трехуровневая (входы, выходы, питание) |
|
Аналоговые выходы |
|
Количество выходов |
1 (опция) |
|
Типы выходных сигналов |
0-5 мА, 0-20мА, 4-20мА, 0-10 В |
|
Предел допускаемой основной приведенной
погрешности формирования выходного сигнала |
≤ 0,2% |
|
Дискретные выходы |
|
Количество выходов |
4 |
|
Типы выходных сигналов: |
|
|
• транзисторные (DC) |
до 40 В, 100 мА |
|
• релейные (AC/DC) |
до 220 В, 8 А |
|
• оптосимисторные (AC) |
300 В, 0.7 А |
|
Функциональные возможности |
|
Логика работы дискретного выхода |
больше MAX, меньше MIN, в зоне MIN-MAX, в не
зоны MIN-MAX, интерфейсный вывод |
|
Функция ретрансмиссии |
аналоговый вход на аналоговый выход |
|
Внешний интерфейс / протокол связи |
RS-485 / ModBus RTU |
|
Тип устройства в сети |
Slave |
|
Потребление переменного тока с частотой 50
Гц |
от 100 В до 242 В |
|
Потребляемая мощность, не более |
8.5 Ватт |
|
потребление постоянного тока |
от 18 В до 36 В |
|
Ток потребления по питанию 24 В, не более |
250 мА |
|
Габариты (ВхШхГ) |
96х96х189 мм |
|
Монтажная глубина |
200 мм max |
|
Стандарт защиты |
IP30 |
|
Вес |
0,6 кг |
|
Температурные показатели окружающей среды |
от -40°С до +70°С |
|
Атмосферное давление |
от 84 кПа до 106,7 кПа |
|
Вибрация |
с частотой до 60 Гц с амплитудой до 0,1 мм |
|
Помещение |
закрытое взрыво-пожаробезопасное |
|
