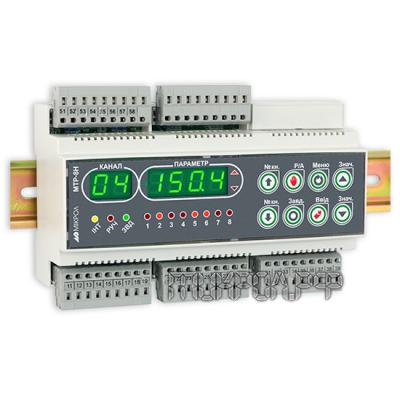

Восьмиканальный ПИД-регулятор на DIN-рейку МТР-8Н
Микропроцессорный ПИД-регулятор МТР-8Н относится к новому к ряду
усовершенствованных цифровых регуляторов. Использование регулятора МТР-8Н может
быть как независимым, так и в комплексе с автоматизированной системой управления
технологическим процессом.
Применяется в самых разных отраслях промышленности начиная с энергетической и
заканчивая пищевой. Как дополнение, регулятор МТР-8Н используется как защита и
блокировка для компрессоров, турбин и другого тех. оборудования, он несет на
себе аварийно-предупредительную функцию, а также находит своё применение в
системах индикации.
Функции ПИД регулятора МТР-8Н:
- Измерение восьми физических значений (входных ) над которыми ведётся
контроль, полная всесторонняя обработка оповещений датчиков на встроенном
4-х разрядном цифровом индикаторе.
- Измерение влажности, определение разности параметров и среднего
арифметического значения
- По заданной прибору цепочке работы формируется выходной сигнал, по
которому управляется внешний исполнительный механизм, в результате чего
происходит полная регулировка соответствующая двум действующим законам.
- Формирование сигналов 2-х уровневой тех. сигнализации. Индикаторы
установлены на передней панели дают предупредительный сигнал о
технологически опасной зоне. Эти же индикаторы отвечают и за превышение и
занижение параметров, над которыми ведётся наблюдение.
Техническая характеристика
|
Название |
Значение |
|
Аналоговые входные сигналы: |
|
Количество аналоговых входов |
8 |
|
Типы входных аналоговых сигналов |
|
|
- унифицированные |
0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
|
- напряжения |
0-75 мВ, 0-200 мВ, 0-1 В, 0-10 В |
|
- от термопреобразователей сопротивления |
ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
|
- от термопар |
ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
|
Период измерения, не более |
0,2 сек |
|
Гальваническая изоляция |
групповая, 8 входов гальванически изолированы от других входов и
остальных цепей |
|
Время индикации измеренного параметра одного канала в режиме
циклической индикации |
1 – 10 сек (параметр конигурируется) |
|
Основная приведенная погрешность преобразования |
± 0,2% |
|
Длина линии связи для термосопротивлений, не более |
100 м |
|
Сопротивление линии связи, не более |
15,0 Ом |
|
Аналоговые выходные сигналы |
|
Количество аналоговых выходов |
|
|
- в базовой модели регулятора |
1 |
|
- с модулем расширения |
до 4 |
|
Тип выходного аналогового сигнала |
0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм) |
|
Основная приведенная погрешность формирования выходного сигнала |
|
|
- в базовой модели регулятора |
±0,2% |
|
- на модуле расширения |
±0,4% |
|
Цифровая индикация |
|
Точность индикации |
±0,01% |
|
Количество разрядов цифрового индикатора |
4 |
|
Высота цифр светодиодных индикаторов |
10 мм |
|
Дискретные входные сигналы |
|
Количество дискретных входов |
|
|
- в базовой модели регулятора |
0 |
|
- с модулем расширения |
до 16 |
|
Сигнал логического "0" – состояние ОТКЛЮЧЕНО Сигнал логической "1" –
состояние ВКЛЮЧЕНО |
0-7В
18-30В |
|
Входной ток (потребление по входу) |
≤ 10 мА |
|
Гальваническая развязка дискретных входов |
каждый вход гальванически изолирован от других входов и остальных
цепей |
|
Дискретные выходные сигналы |
|
Количество дискретных выходов |
|
|
- в базовой модели регулятора |
8 |
|
- с модулем расширения |
до 24 |
|
Типы выходов: |
|
|
- транзистор ОК |
до 40В, 100мА |
|
- механическое реле (переключаемый контакт) |
до 220В, 5А переменного тока при резистивной нагрузке |
|
- твердотельное реле |
до 40В, 0.5АAC/ADC |
|
Гальваническая развязка дискретных выходов |
Каждый вход гальванически изолирован от других входов и остальных
цепей |
|
Последовательный интерфейс RS-485 |
|
Тип канала |
Асинхронный полудуплексный (прием и передача идут по одной паре
проводов с разделением по времени) |
|
Количество приемопередатчиков |
32 приемопередатчика на одном сегменте |
|
Максимальная длина линии в пределах одного сегмента сети |
1200 метров |
|
Количество активных передатчиков |
1 (только один передатчик активный) |
|
Максимальное количество узлов в сети |
250 с учетом магистральных усилителей |
|
Вид кабеля |
витая пара, экранированная витая пара |
|
Гальваническая развязка |
интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В) |
|
Протокол связи |
Modbus режим RTU (Remote Terminal Unit) |
|
Электрические данные |
|
Напряжение питания: |
|
|
• переменного тока |
100 .. 242 В, 50 Гц |
|
• постоянного тока |
18 .. 36 В |
|
Потребляемая мощность от сети переменного тока, не более: |
6,5 ВА |
|
Ток потребления по питанию 24В, не более: |
250 мА |
|
Корпус. Условия эксплуатации |
|
Тип корпуса |
на DIN-рейку, настенный, IP30 |
|
Габаритные размеры (ВхШхГ) |
110х160х58 мм |
|
Масса блока, не более |
0,5 кг |
|
Температура окружающей среды |
от -40°С до +70°С |
|
Атмосферное давление |
от 84 до 106,7 кПа |
|
Вибрация с частотой / амплитудой |
до 60Гц / до 0,1мм |
Обозначение при заказе
МТР–8Н–AA–E–D–U,
где:
AA - код входа:
01 - от 0 мА до 5 мА,
02 - от 0 мА до 20 мА,
03 - от 4 мА до 20 мА,
04 - от 0 В до 10 В
05 - ТСМ 50М, W100=1,428, от минус 50°С до 200°С
06 - ТСМ 100М, W100=1,428, от минус 50°С до 200°С
07 - ТСМ гр.23, W100=1,426, от минус 50°С до 180°С
08 - ТСП 50П, W100=1,391, от минус 50°С до 650°С
09 - ТСП 100П, W100=1,391, от минус 50°С до 650°С
10 - ТСП гр.21, W100=1,391, от минус 50°С до 650°С
11 - от 0 мВ до 75 мВ
12 - от 0 В до 1 В
20 - ТЖК (J), от 0°C до 1100°С
21 - ТХК (L), от 0°C до 800°C
22 - ТХКн (E), от 0°C до 850°С
23 - ТХА (K), от 0°C до 1300°С
24 - ТПП10 (S), от 0°C до 1600°С
25 - ТПР (B), от 0°C до 1800°С
26 - ТВР-1 (А-1), от 0°C до 2500°С
E - код выходного унифицированного аналогового сигнала (базовой модели):
01 - 0-5 мА,
02 - 0-20 мА,
03 - 4-20 мА,
04 - 0-10 В.
D - тип выходных дискретных сигналов:
Т - транзисторные выходы,
Р - релейные выходы,
К – твердотельные реле.
U - напряжение питания:
220 - 220В переменного тока,
24 - 24В постоянного тока.
Внимание! При заказе ПИД-регулятора МТР-8Н необходимо указывать
его полное название, в котором присутствуют характеристики подключаемых
датчиков, тип аналогового и дискретных выходов.
Обозначение при заказе модуля расширения
МР-51Н-MM-F-RST-U,
где:
MM - модуль расширения:
11 – 1 аналоговый выход +16 дискретных входов,
13 – 1 аналоговый выход + 8 дискретных входов + 8 дискретных выходов,
15 – 1 аналоговый выход + 16 дискретных выходов,
16 – 3 аналоговых выхода +16 дискретных входов,
17 – 3 аналоговых выхода + 8 дискретных входов + 8 дискретных выходов,
18 – 3 аналоговых выхода + 16 дискретных выходов.
F - тип дискретных выходных сигналов модуля расширения:
0 – для модели МР-51Н-11 и МР-51Н-16,
Т – транзисторные выходные сигналы,
Р – релейные выходные сигналы.
RST - код выходного аналогового сигнала соответственно 1, 2 и 3 выхода:
01 - 0-5 мА,
02 - 0-20 мА,
03 - 4-20 мА,
04 - 0-10 В.
Для модулей расширения
- МР-51Н-11, -13 и -15 (с одним аналоговым выходом) указывается код
только первого канала - R00;
- МР-51Н-16, -17 и -18 (три аналоговых выхода) указывается код всех
трех каналов – RST.
U - напряжение питания:
220 - 220В переменного тока,
24 - 24В постоянного тока.
Питающее напряжение МТР-8Н и модуля расширения МР-51Н рекомендуется
заказывать одинаковыми.
|
