Модуль памяти контроллера ЛОМИКОНТ МП 7

Модуль памяти контроллера МП7 полностью заменяет модули базового и проектно-компонуемого комплекта – ОЗУ 4.4о, ОЗУ4.5о, ОЗУ4.7о/р, ПЗУ2, МПП и батареи запасного питания модулей ОЗУ4 БСЭЛ.

Модуль МП7 работает только в микропроцессорных контроллерах «ЛОМИКОНТ» серии 122, 120, 112 и 110.

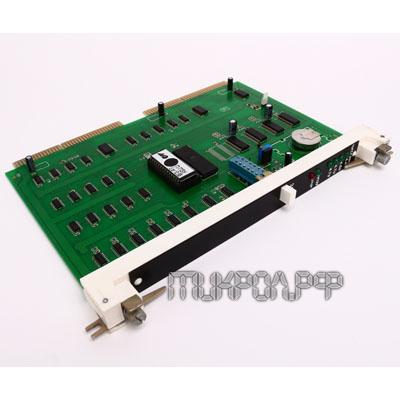

Модуль памяти контроллера МП7 имеет плату печатного монтажа с радиоэлементами схемы, заканчивающуюся печатной вставкой, на которой располагаются сигналы связи с контроллером.

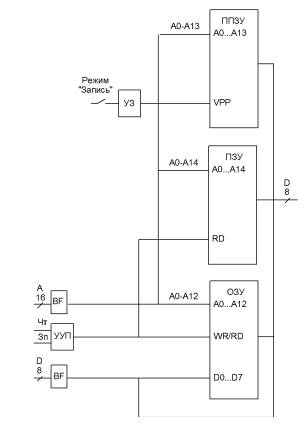

Структурная схема модуля памяти МП 7

ПЗУ и ППЗУ хранит команды и константы, требуемые для работы контроллера. ОЗУ, емкостью 4 страницы по 8 Кбайт, работает как внутренняя оперативная память ЛОМИКОНТ.  Режим разрешенного чтения определяется по свечению светодиода «ЧТЕНИЕ» на панели МП3.

Технические характеристики

• Информационная емкость узла ПЗУ: 32 Кбайт;

• Информационная емкость узла ОЗУ:  4×8 Кбайт;

• Информационная емкость узла ППЗУ: 16 кБайт;

• Вид климатического исполнения: УХЛ 4.2;

• Электрическое питание: стабилизированное напряжение постоянного тока 5В и ±15В ;

• Ток потребления: ≤ 0.3 А;

• Степень защиты: IP00;

• Габариты: 253×21×182 мм;

• Масса: ≤ 0.3 кг.
