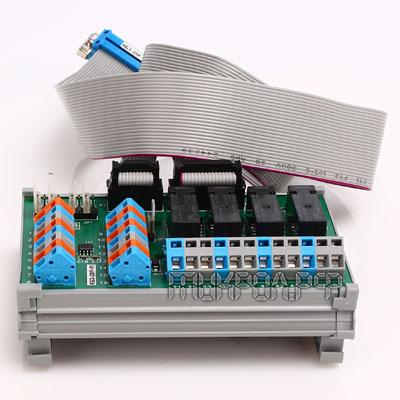

Соединитель КБЗ-20Р, КБЗ-28Р, КБЗ-30Р

• Подключения сигнальных цепей

• Коммутация сигналов

• Включение-выключение сильноточных цепей

• Управление электромагнитными клапанами, соленоидами, контакторами, пускателями

• Управления системами оповещения

• Активизация систем аварийной сигнализации

Технические характеристики

• Количество устанавливаемых реле: 4 реле для КБЗ-20Р, КБЗ-28Р и 8 реле для КБЗ-30Р

• Типы устанавливаемых выходных устройств КБЗ-28Р:

• выход транзисторный ОК (собственно выход подключенного к КБЗ-28Р устройства)

• механическое реле (до 8А, до 250В 50Гц, cosf>0,4),

• оптосимистор с контролем перехода через ноль (до 50мА до 600В),

• твердотельное реле с контролем перехода через ноль (до 1,5А и от 15 до 265 В переменного тока),

• Тип контакта механического реле: один переключающий или замыкающий контакт

• Питание обмоток реле: внешнее напряжение =24В постоянного тока

• Контрольные светодиодные индикаторы состояния реле (отображение текущего состояния)

• Светодиодный индикатор напряжения 24В для питания обмоток реле

• Цепи управления реле выведены на соединительный разъем, а выходные цепи реле выведены на клеммные колодки, что позволяет легко подключать к любому типу оборудования

• Монтаж на рельс DIN35х7.5 EN50022

• Клеммно-блочные соединители имеют специально установленные дополнительные цепи нормализации сигналов (нормирующие резисторы, токовые шунты и перемычки для смены диапазонов входных сигналов)

• Промышленные пружинные клеммы обеспечивают простое и надежное соединение, а также удобство монтажа

• Клеммно-блочные соединители упрощают монтажно-демонтажные и пусконаладочные работы

• Модель и длина кабеля клеммно-блочного соединителя оговаривается при заказе соответствующего изделия

• Температура окружающей среды: от +5°С до +50°С

• Исполнение: IP20

• Габаритные размеры КБЗ-20Р, КБЗ-28Р (ВхШхГ): 75х115х45 мм, длина кабеля 0,75 м

• Габаритные размеры КБЗ-30Р (ВхШхГ): 75х140х45 мм, длина кабеля 0,75 м

• Масса КБЗ-20Р, КБЗ-28Р: не более 0,22 кг

• Масса КБЗ-30Р: не более 0,25 кг

Обозначение при заказе:

ККБЗ-20Р-ММ-0,75 — выходные устройства — реле,
КБЗ-20С-ММ-0,75 — выходные устройства — оптосимисторы,
КБЗ-20К-ММ-0,75 — выходные устройства — твердотельные реле,

КБЗ-28Р-ММ-0,75 — выходные устройства — реле,
КБЗ-28С-ММ-0,75 — выходные устройства — оптосимисторы,
КБЗ-28К-ММ-0,75 — выходные устройства — твердотельные реле,

КБЗ-29Р-ММ-0,75 — выходные устройства — реле,
КБЗ-29С-ММ-0,75 — выходные устройства — оптосимисторы,
КБЗ-29К-ММ-0,75 — выходные устройства — твердотельные реле,

КБЗ-30Р-ММ-0,75 — выходные устройства — реле,
КБЗ-30С-ММ-0,75 — выходные устройства — оптосимисторы,
КБЗ-30К-ММ-0,75 — выходные устройства — твердотельные реле,

где:

• MM — модель и исполнение клеммно-блочного соединителя, ММ=01….99
• 0,75 — длина клеммно-блочного соединителя в метрах.
