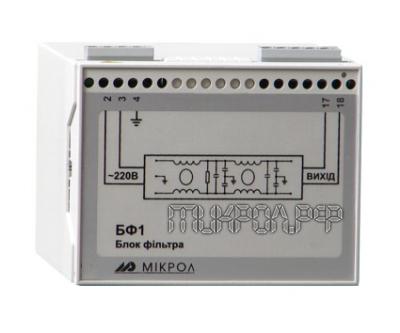

Блок фильтра однофазный двухкаскадный БФ-1
Назначение
-
Однофазные двухкаскадные фильтры переменного
тока для использования в цепях фильтрации питания
-
Защита устройств промышленной автоматики от
воздействия электромагнитных помех и кратковременных перенапряжений,
поступающих по цепям питания
-
Фильтры для подавления промышленных
высокочастотных и импульсных помех
-
Ограничение кратковременных помех по
амплитуде
Технические характеристики
-
Температура окружающей среды: от -40°С до
+70°С
-
Напряжение питания от сети переменного тока:
~220(+22,-33)В, (50±1)Гц
-
Максимальный допустимый ток нагрузки 1А, 3А,
6А
-
Сопротивление изоляции: не менее 20МОм при
1000В
-
Затухание 65 дБ (для 1А), 70 дБ (для 3А), 55
дБ (для 6А) на частоте 150кГц
-
Масса блока: не более 0,4 кг
-
Корпус (ВхШхГ): 96х100х110 DIN VDE 0470,
IP30. Крепление: рельс DIN35х7.5 EN50022 или настенное
Обозначение при заказе:
БФ-1 - 2 - A
где:
А – максимально допустимый ток нагрузки:
1 – 1А, 3 – 3А, 6 – 6А
|
