БПИ-485


Сделать заказ >>>

 Поиск в каталоге:

БПИ-485 Блок / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БПИ-485

Тип:
Блок

ТУ:


Краткое тех. описание:
Предназначен для организации аппаратного обеспечения обменом информации по одному разделенному гальваническому каналу последовательной связи между устройствами ввода-вывода, использующие последовательные интерфейсы указанных типов

Цена БПИ-485:
Уточняйте по телефону или через обратную связь.

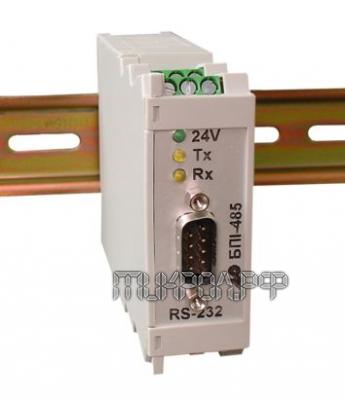

Блок БПИ-485

Блок преобразования интерфейсов БПИ-485 предназначен для организации аппаратного обеспечения обменом информации по одному разделенному гальваническому каналу последовательной связи между устройствами ввода-вывода, использующие последовательные интерфейсы указанных типов.

Преобразователь БПИ-485 экспортируется с определенной настройкой на изменяющийся тип интерфейса: RS-232C в RS-422/485.

RS-485/RS-422 серии БПИ-485  способен работать с любым прибором, имеющий данный тип интерфейса и использующий дифференциальный потенциальный тип передатчика и приемника. RS-232C может работать с любым устройством, использующим  данный  тип  интерфейса.

Применяется  4-х проводной тип линии для БПИ-485/4 и  2-х  проводной  для БПИ-485/2.

Функции

Блок БПИ-485 необходим для:

  • изменения типа устройства (связное DCE и терминальное DTE);

  • работы с протоколами связи;

  • использования в качестве блоков аппаратной поддержки сети (ModBus, BitBus и др.);

  • выбора типа доступа к интерфейсу;

  • выбора автоматизированного направления передачи  информации.

Устройство и принцип действия БПИ-485

Принцип работы преобразователя заключается в 3-х уровневом гальваническом разделении и преобразовании аппаратно возможных 2-х уровневых сигналов входного интерфейса RS-232C  в дифференциальные возможные уровни сигналов выходного интерфейса RS -422/RS-485.

Блок БПИ-485 состоит из:

  • приемопередающий узел RS-422/RS-485;

  • приемопередающий узел RS-232C;

  • узел автоматического определения направления передачи RS -422/RS-485 с узлом цифрового фильтра;

  • узел индикации направления передачи информации;

  • узел питания, который обеспечивает 3-х уровневое гальваническое разделение и состоящего из узла питания RS-232C и RS-422/RS-485.

  • узел коммутации гальванической развязки входного и выходного интерфейса.

Назначение
  • Предназначен для организации обмена информацией по одному каналу последовательной связи.

  • Преобразовывает сигналы интерфейса RS-232C (EIA-232C /V.28, /V.24) в сигналы интерфейса RS-485/RS-422 /V.11 (EIA-485, EIA-422A, BitBus)
    Область применения

  • Территориально распределенные и локальные системы управления

  • Удаленный сбор данных, диспетчерский контроль, управление производством

  • Решение задач автоматизации, связанных с передачей данных

  • Интегрирование многоуровневых информационных систем

  • Интерфейс связи с измерительными приборами, терминалами

  • Интерфейс связи с программируемыми логическими контроллерами PLC, контроллерами, регуляторами и индикаторами

Технические характеристики
  • Количество каналов преобразования: 1

  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)

  • Напряжение изоляции: 1000В

  • Светодиодные индикаторы: питания, приема и передачи данных (для облегчения поиска неисправностей)

  • Температура окружающей среды: от -40°С до +70°С

  • Питание: от сети постоянного тока от 20 до 30В

  • Потребляемая мощность: не более 2 Вт (65 мА)

  • Корпус (ВхШхГ): 44х92х130 IP30, крепление: рельс DIN35х7.5 EN50022, масса: не более 0,23 кг.

Характеристики интерфейса RS-232C
  • Скорость передачи по интерфейсу: 50-115200 бит/с

  • Длина линии связи: до 15м

  • Режим: FullDuplex

  • Подключение: линии RxD, TxD RTS, CTS, DTR, DSR, GND

  • Тип оборудования: терминальное DTE, связное DCE

Характеристики интерфейса RS-485/RS-422
  • Тип приемопередатчиков интерфейса: дифференциальный потенциальный

  • Тип линии связи: симметричная 4-х проводная для БПИ-485/4 и 2-х проводная для БПИ-485/2

  • Количество приемопередатчиков (узлов): 32 на одном сегменте сети

  • Максимальная длина линии связи: 1200 метров на один сегмент

  • Скорость обмена: до 1 Мбит/с

  • Количество узлов в сети: 255 (250 с учетом магистральных усилителей)

  • Режимы работы: дуплексный, полудуплексный, возможность построения сетей мульти-мастер

  • Режим автоматического определения направления передачи данных (с соответствующим переключением режима работы передатчика)

  • Режимы управления приемом-передачей: с разрешением по сигналу RTS (или CTS, DTR, DSR)

  • Предусмотрена установка: согласующих терминальных резисторов, цепей защиты и смещения
