Описание
Технические данные

Наименование:
БПИ-52, БПИ-54, БПИ-55

Тип:
Блок преобразования интерфейсов

ТУ:
–

Краткое тех. описание:
Предназначены для организации обмена информацией по одному каналу последовательной связи в системах где требуется подключение устройства (сети устройств) с интерфейсами RS-485, RS-422, RS-232C к интерфейсу USB с гальванической развязкой

Цена БПИ-52, БПИ-54, БПИ-55:
Уточняйте по телефону или через обратную связь.

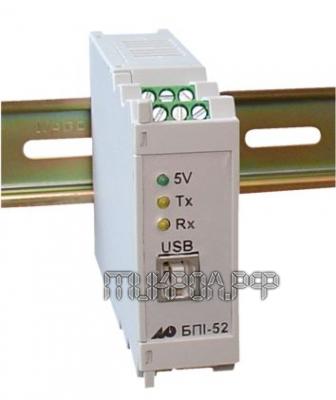

Блок преобразования интерфейсов БПИ-52, БПИ-54, БПИ-55

Предназначены для организации обмена информацией по одному каналу последовательной связи в системах где требуется подключение устройства (сети устройств) с интерфейсами RS-485, RS-422, RS-232C к интерфейсу USB с гальванической развязкой.

Область применения

Территориально распределенные и локальные системы управления
Удаленный сбор данных, диспетчерский контроль, управление производством
Решение задач автоматизации, связанных с передачей данных
Интегрирование многоуровневых информационных систем
Интерфейс связи с измерительными приборами, терминалами
Интерфейс связи с программируемыми логическими контроллерами PLC, контроллерами, регуляторами и индикаторами

Технические характеристики

Количество каналов преобразования: 1
Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
Напряжение изоляции: 1000В
Светодиодные индикаторы: питания, приема и передачи данных (для облегчения поиска неисправностей)
Температура окружающей среды: от -40°С до +70°С
Питание: от сети постоянного тока от 20 до 30В
Потребляемая мощность: не более 2 Вт (65 мА)
Корпус (ВхШхГ): 75х26х120 IP30, крепление: рельс DIN35х7.5 EN50022, масса: не более 0,23 кг.

Характеристики интерфейса USB

Соответствует спецификации USB 2.0 Full Speed
Скорость канала USB — до 12 Мбит/с
Приемный буфер 384 байт. Передающий буфер 128 байт
Работа под Windows 98/98SE/2000/ME/XP/CE

Характеристики интерфейса RS-485/RS-422 блоков БПИ-52, БПИ-54

Тип приемопередатчиков интерфейса: дифференциальный потенциальный
Тип линии связи: симметричная 2-х проводная для БПИ-52 и 4-х проводная для БПИ-54
Количество приемопередатчиков (узлов): 32 на одном сегменте сети
Максимальная длина линии связи: 1200 метров на один сегмент
Скорость обмена: до 1 Мбит/с
Режимы работы: полудуплексный (БПИ-52), дуплексный (БПИ-54)
Режим автоматического определения направления передачи данных в БПИ-52
Предусмотрена установка: согласующих терминальных резисторов, цепей защиты и смещения

Характеристики интерфейса RS-232C блока БПИ-55

Скорость передачи по интерфейсу: до 1 Мбит/с. Длина линии связи: до 15м
Режим: FullDuplex. Подключение: линии RxD, TxD, RTS, CTS, GND
Предусмотрена установка цепей защиты
