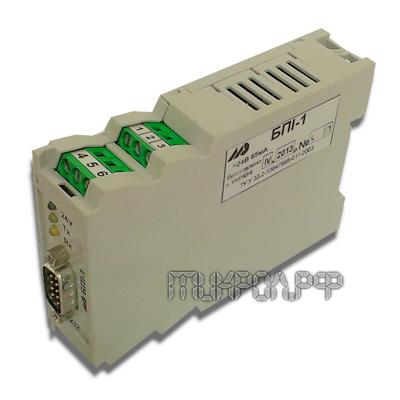

Блок преобразования сигналов интерфейсов БПИ-1
Блок БПИ-1 предназначен для организации аппаратного обеспечения обмена
информацией последовательной двухсторонней связи между ЭВМ, микропроцессорными
контроллерами и другими устройствами ввода-вывода.Блок БПИ-1 преобразует
потенциальные двуполярные уровни сигналов интерфейса RS-232C - в уровни сигналов
постоянного тока интерфейса ИРПС (CL) и наоборот.Со стороны интерфейса RS-232C
(стык С2) БПИ-1 может работать с любым устройством, использующим данный тип
интерфейса и имеющим двухточечное подключение.Со стороны интерфейса CL (ИРПС)
БПИ-1 может работать с любым устройством, обеспечивающим передачу постоянным
током (токовая петля) по 4-х проводной линии дуплексной связи.
Область применения
-
Распределенные системы управления
-
Удаленный сбор данных, диспетчерский
контроль, управление производством
-
Интерфейс связи с измерительными приборами,
терминалами, счетчиками электроэнергии
-
Интерфейс связи с программируемыми
логическими контроллерами PLC (например: ЛОМИКОНТ Л-110, РЕМИКОНТ Р-110,
РЕМИКОНТ Р-130, Ш-711 и др.)
Технические характеристики
|
Название |
Значение |
|
Гальваническая изоляция |
осуществлена на уровне: входной интерфейс – выходной
интерфейс и входной/выходной интерфейс - источник
питания |
|
Электропитание (подключение к сети) |
- от сети постоянного тока напряжением от 8 до 36В
- от сети переменного тока ~220 В (+22,-33 в) (50 ± 1) Гц через
сетевой адаптер БП-485, входящий в комплект поставки блока |
Мощность, потребляемая от питающей
сети, Вт (не более) |
1,8Вт, (=24В, 65мА) |
|
Требования к параметрам надежности |
- БПИ-1 - восстанавливаемое, ремонтопригодное изделие.
- Средняя наработка блоков серии БПИ-1 на отказ (в режиме
преобразования сигналов интерфейсов), не менее 100000ч.
- Полный срок службы блока БПИ-1 не менее 10 лет. |
|
Температура окружающей среды |
от минус 40 °С до 70 °С |
|
Температура хранения (предельная) |
от минус 40 °С до 70 °С |
|
Относительная влажность воздуха |
от 30 до 80% при температуре +30°C |
|
Атмосферное давление |
от 84 до 107 кПа |
|
Помещение |
закрытое, взрыво-, пожаробезопасное |
|
Корпус (ВхШхГ), мм |
76х26х115 |
|
Степень защиты |
IP30 по ГОСТ 14254-96 |
|
Крепление блока |
рельс DIN35х7.5 EN50022 |
|
Климатическое исполнение |
УХЛ категории размещения 4.2 по ГОСТ 15150 - 69, но для
работы при температуре от минус 40 С до 70 С |
|
Вибрация |
УХЛ категории размещения 4.2 по ГОСТ 15150 - 69, но для
работы при температуре от минус 40 С до 70 С |
|
Масса блока, не более |
0,13 кг |
Масса адаптера сетевого БП-485, не
более |
0,25 кг |
Характеристики интерфейса RS-232C
-
Скорость передачи по интерфейсу: 1200-9600
бит/с
-
Длина линии связи: до 15м
-
Уровни сигналов для линий данных TxD, RxD:
● состояние логической “1” = -3…-15 В
● состояние логического “0” = +3…+15 В
-
Скорость нарастания сигнала 2В/мкс (для
9600бит/с)
Характеристики интерфейса ИРПС (CL, TTY)
-
Ток в цепи интерфейса ИРПС (CL, TTY):
● логическая "1" - 15мА (10…20 мА);
● логический "0" - 0мА или обрыв линии (0…3 мА).
-
Скорость обмена в канале, бит/с:
● 9600 бит/с 500 м
● 4800 бит/с 1000 м
● 2400 бит/с 2000 м
● 1200 бит/с 4000 м
-
Схема источника тока сигнала при отключенной
нагрузке и КЗ или на землю не должны приводить к повреждению.
-
Схема приемника, устроена так, что
максимально возможно допустимый ток не должен приводить к повреждению
приемника.
-
Приемник и передатчик интерфейса CL (ИРПС)
блока БПИ-1 может являться как активным, так и пассивным (в зависимости от
перемычек XP2 и XP3) по отношению к подключаемым внешним устройствам
|
