Блок преобразования взаимной индуктивности БПВИ-1

БПВИ-1 – это преобразователь, служащий для постоянного пропорционального изменения сигнала датчика взаимной индукции в унифицированный сигнал.

 Применяется БПВИ-1  для совместной работы с вакуумметром, напоромером, мановакуумметром, манометром, ротаметром, дифманометром, тягомером и тягонапоромером.

• Системы измерения давления, разности давления, разрежения, тяги

• Системы контроля и автоматического управления технологическими процессами

• Применяется для работы со следующими приборами: манометром (измерение давления), дифманометром (измерение разности давлений), вакууметром (измерение разрежения), мановакууметром (измерение избыточного давления и давления разреженного газа), напоромером (измерение малых избыточных давлений до 40 кПа), тягомером (измерение малых разрежений), тягонапоромером (измерение малых давлений и разрежений).

• Возможность поставки блоков БПВИ-1 с встроенным узлом линеаризации сигнала

• Количество каналов: 1

• Гальваническая изоляция: имеется

• Схема подключения датчика: четырехпроводная

• Входные сигналы: 0 - 10 мГн; -10 - 0 - +10 мГн

• Выходной сигнал: 0-5 мА (Rн<2кОм), 0-20 мА, 4-20 мА (Rн<0,5кОм)

• Основная приведенная погрешность преобразования: ±0,25%

• Температура окружающей среды: от -40°С до +70°С

• Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц

• Потребляемая мощность: не более 6 Вт

• Масса блока: не более 0,53 кг

• Корпус (ВхШхГ): 95х100х110 DIN VDE 0470, IP30

• Крепление: рельс DIN35х7.5 EN50022 или настенное

• в измерительно-вычеслительных комплексах;

• в измерительных системах;

• в системах управления и регулирования ТП в энергетике и металлургии.

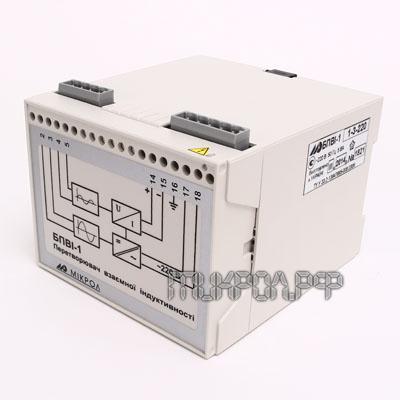

Корпус БПВІ-1 выполнен из литого ударопрочного  материала. Сзади корпуса располагается захват для установки на DIN-рельс. Спереди корпуса преобразователя располагается индикатор питания и клеммы соединения входных/выходных цепей.

Измеряемая характеристика подается на БПВИ-1  с дифтрансформаторного датчика, который соединен с преобразователем двумя 2-х проводными линиями связи. С одной линии связи блок подает питание на первичную обмотку дифтрансформатора, с другой на блок идет выходной сигнал с вторичной обмотки, соответствующий измеряемой характеристике.

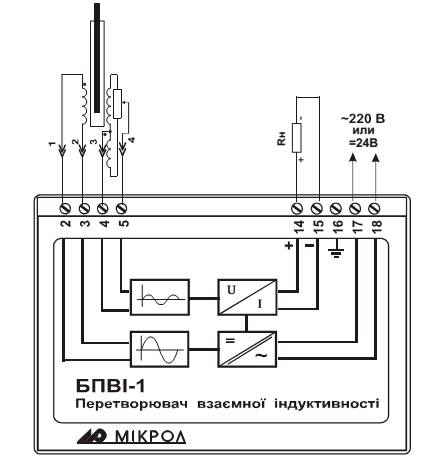

Схема внешнего соединения БПВИ-1

БПВИ-1  питается от нестабилизированного напряжения постоянного тока. Выпрямитель, установленный на входе блока, защищает устройство от ошибочного подключения. С выпрямителя питание идет на стабилизатор и импульсный преобразователь, который формирует необходимое напряжение для работы блока и выполняет функцию гальванической развязки преобразователя от цепей питания.

На нашем сайте вы найдете наиболее подходящее устройство для вас и сможете его заказать без особых усилий. Все что вам нужно это набрать наш телефон и сделать заказ.

БПВИ-1-АВL - U,

Где:
А - код входа: 1 - (0 - 10 мГн), 2 - (-10 - 0 - +10 мГн)
В - код выхода: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА; 4 - 0-10 В
L - узел линеаризации: 0 - отсутствует, 1 - имеется
U - напряжение питания: 220 - ~220В 50Гц
