Преобразователь ПНС-3

Преобразователь ПНС-3 предназначен для изменения сигналов переменного тока в аналоговый унифицированный одно или двух полярный сигнал постоянного тока при автономном или системном использовании.

Применяется для контроля электроустановок и сетей, энергоемких объектов в АСУ ТП и для автоматизации электроэнергетических объектов, телемеханизации.

• Контроль работы электрических сетей и установок

• Контроль показателей качества электрической энергии на предмет пригодности ее использования (для оборудования, чувствительного к качеству питающего напряжения, например, высококачественная оргтехника, медицинское, измерительное оборудование, средства связи)

• Автоматизация объектов электроэнергетики

• АСУТП энергоемких объектов различных отраслей промышленности

• Преобразование параметров электрических цепей постоянного и переменного тока (силы тока, напряжения) в выходной унифицированный сигнал

• Преобразование сигналов от датчиков

• Гальваническая изоляция унифицированных токовых сигналов и напряжений

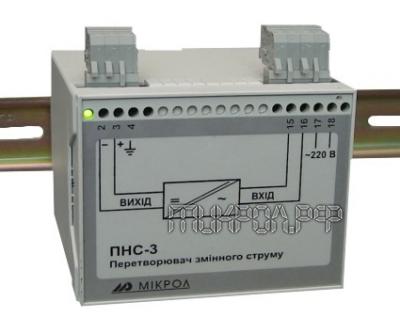

Преобразователь переменного тока ПНС 3 выполнен из литого ударопрочного материала. Сзади ПНС-3 имеется захват для установки на DIN-рельсу. На передней стенке блока располагаются индикаторы питания, клеммы подсоединения входных/выходных цепей.

Преобразователь ПНС-3 имеет следующие функциональные узлы:

• усилитель сигнала гальванического разделителя;
• входное устройство с возможностью гальванического разделения входных цепей от схемы преобразователя.
• Преобразователь напряжение – ток.

Питается блок от переменного напряжения. Сетевой трансформатор понижает напряжение питания, которое следует в выпрямитель и импульсный преобразователь. Импульсный преобразователь создает необходимое напряжение питания для ПНС-3. Кроме того он выполняет функцию гальванической развязки между входным устройством и преобразователем и гальванической развязки блока от цепи питания.

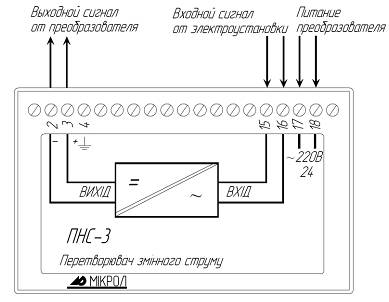

Внешние соединения ПНС-3

• Гальваническая изоляция: 3-х уровневая;

• Сопротивление изоляции: ≤ 40 МОм при 1500 В;

• Диапазоны входного сигнала [обозначение кода входа] для переменного тока:

  • [01] 0-1 А;

  • [02] 0-2,5 А;

  • [03] 0-5 А;

• Диапазон выходного сигнала: 0(-5)-5 мА (Rн ≤ 2 кОм), 0(-20)-20 мА (Rн ≤ 500 Ом), 4-20 мА (Rн ≤ 500 Ом), 0(-10)-10 В (Rн > 2 кОм);

• Основная погрешность преобразования: ±0,25 %;

• Напряжение питания: от сети переменного тока 220 В, 50 Гц;

• Температура ОС: -40 … +70 °С;

• Класс защиты: IP30;

• Потребляемая мощность: ≤ 6 Вт;

• Корпус: 95 × 100 × 110 мм;

• Масса:  ≤ 0,55 кг

ПНС-N-АА-В,

где:

• N — номер модели преобразователя:
• 3 — ПНС-3 (переменный ток)
• АА — код входного сигнала:
• см. технические характеристики моделей ПНС-3
• B — код выходного сигнала:

1. 0-5мА;
2. 0-20мА,
3. 4-20мА; 4 — 0-10В;
4. (-5…5)мА;
5. (-20…20)мА;
6. (-10…10)В;
