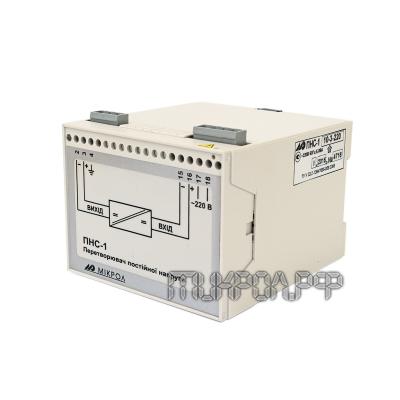

Преобразователь постоянного напряжения и тока ПНС-1

Преобразователь постоянного напряжения и тока ПНС-1 предназначен для преобразования параметров электрических цепей - постоянного напряжения, постоянного тока.

• Контроль работы электрических сетей и установок.
• Контроль показателей качества электрической энергии на предмет пригодности ее использования (для оборудования, чувствительного к качеству питающего напряжения, например, высококачественная оргтехника, медицинское, измерительное оборудование, средства связи).
• Автоматизация объектов электроэнергетики.
• АСУТП энергоемких объектов различных отраслей промышленности.
• Преобразование параметров электрических цепей постоянного и переменного тока (силы тока, напряжения) в выходной унифицированный сигнал.
• Преобразование сигналов от датчиков.
• Гальваническая изоляция унифицированных токовых сигналов и напряжений.

Технические характеристики

• Гальваническая изоляция: трехуровневая (по входу, выходу, питанию).
• Сопротивление изоляции: не менее 40МОм при 1500В.
• Диапазоны входного сигнала [в скобках указан код входа]:

Постоянное напряжение:

• [01] 0-75мВ (с шунта);
• [02] 0-10В;
• [03] 0-15В;
• [04] 0-60В;
• [05] 0-100В;
• [06] 0-150В;
• [07] 0-250В;
• [08] 0-500В;
• [13] (-75-75)мВ;
• [14] (-10-10)В;
• [15] (-15-15)В;
• [16] (-60-60)В;
• [17] (-100-100)В;
• [18] (-150-150)В;
• [19] (-250-250)В;
• [20] (-500-500)В.

Постоянный ток:

• [10] 0-5мА;
• [11] 0-20мА;
• [12] 4-20мА;
• [21] -5-5мА;
• [22] -20-20мА.

Диапазон выходного сигнала:
0-5 мА, Rн<2кОм, 0-20 мА, 4-20 мА, Rн2кОм.

• Основная приведенная погрешность преобразования: ±0,2%.
• Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц.
• Температура окружающей среды: от -40°С до +70°С.
• Потребляемая мощность: не более 6 Вт.
• Корпус (ВхШхГ): 95х100х110 DIN VDE 0470, IP30.
• Крепление: рельс DIN35х7.5 EN50022, настенное.
• Масса: не более 0,55 кг.

ПНС-N-АА-В, где:

N — номер модели преобразователя:

• 1 — ПНС-1 (постоянное напряжение и ток).

АА — код входного сигнала:

• смотрите технические характеристики преобразователей ПНС-1.

B — код выходного сигнала:

• 1 — 0-5мА;
• 2 — 0-20мА,
• 3 — 4-20мА;
• 4 — 0-10В;
• 5 — (-5…5)мА;
• 6 — (-20…20)мА;
• 7 — (-10…10)В.
