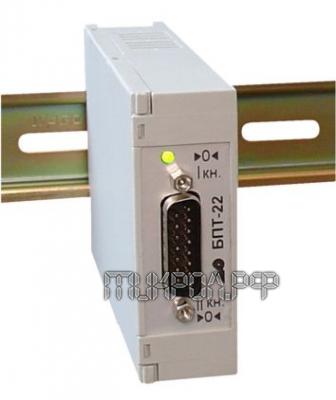

Блок преобразования сигналов термопар БПТ-22

Предназначен для преобразования сигнала термопар типа ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР, J, E в выходной унифицированный сигнал постоянного тока. Диапазон измеряемых температур 0...+2500°С в зависимости от используемого типа термопары.

• Измерение температуры

• Усиление сигналов термопар

• Усиление напряжений низкого уровня 0-100 мВ, полученного от источника ЭДС

• Измерительные системы

• Системы автоматического регулирования и управления технологическими процессами в промышленности

• Количество каналов: 2 идентичных, имеющих одинаковую настройку

• Гальваническая изоляция: между каналами, по питанию

• Компенсация термо-ЭДС: свободных концов термопары и подавления нуля входного сигнала

• Датчики температуры: обеспечивающие компенсацию термо-ЭДС свободных концов термопары, установлены на клеммно-блочном соединителе

• Номинальная статическая характеристика преобразования сигналов термопар не линеаризована

• Начальное значение входного сигнала: от 0 до 40 мВ

• Диапазон изменения входного сигнала: от 1 до 100 мВ

• Диапазоны выходного сигнала: 0-5 мА (Rн<2кОм), 0-20 мА, 4-20 мА (Rн<0,5кОм)

• Основная приведенная погрешность преобразования: ±0,25%

• Температура окружающей среды: от -40°С до +70°С

• Питание: нестабилизированное 24В±15%

• Ток потребления: не более 120 мА

• Корпус (ВхШхГ): 44х92х123 IP30, крепление: рельс DIN35х7.5 EN50022, масса: не более 0,24кг.

1. Заказ блока преобразования имеет следующую форму:

Тип прибора БПТ-22

• Тип датчика (термопара)
• Условное обозначение номинальной статической характеристики преобразования
• Диапазон измеряемых температур
• Тип выходного сигнала

2. По отдельному заказу блоки БПТ-22 могут быть изготовлены и настроены на нестандартные значения начального значения и диапазона изменения входного сигнала

БПТ-22-D-N-K-T-L,

Где:

• D - тип датчика и условное обозначение номинальной статической характеристики:
• ПР,Е(ЭДС), ПП, ВР-3, ВР-2, ВР-1, ХА, ХК
• N - начальное значение измеряемой температуры: в градусах Цельсия
• K - конечное значение измеряемой температуры: в градусах Цельсия
• T - выходной сигнал: 0-5 мА; 0-20мА, 4-20 мА; 0-10 В
• L — наличие и длина клеммно-блочного соединителя входных и выходных сигналов:
• 0 — КБЗ отсутствует,
• 0,5 — КБЗ-16-12-0,5
