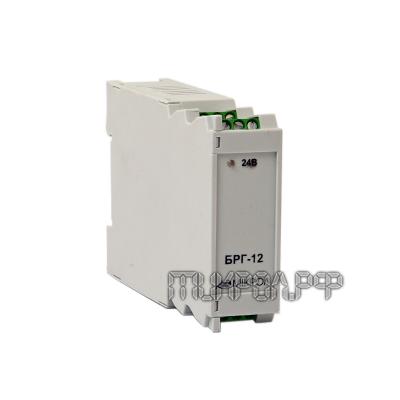

Преобразователь БРГ-12
Преобразователь-разветвитель БРГ-12 предназначен для преобразования и
разветвления унифицированного сигнала постоянного тока в два гальванически
развязанные выходные унифицированные сигналы постоянного тока
Функции
- Разветвление и гальваническая развязка унифицированных аналоговых
сигналов.
- Контроль работы электрических сетей и установок постоянного тока.
- АСУТП энергоемких объектов различных отраслей промышленности.
- Преобразование сигналов от датчиков.
Технические характеристики БРГ-12
- Количество входов: 1.
- Количество выходов: 2.
- Гальваническая изоляция: трехуровневая (по входу, выходу, питанию).
- Сопротивление изоляции: не менее 40МОм при 1500В.
- Диапазоны входного сигнала:
- 0-5 мА (Rвх=200 Ом);
- 0(4)-20 мА (Rвх=50 Ом);
- 0-10 В (Rвх=20 кОм).
- Диапазон выходных сигналов:
- 0-5 мА (Rн<=2 кОм);
- 0(4)-20 мА (Rн<=0,5 кОм);
- 0-10 В (Rн>=2 кОм).
- Время установления выходного сигнала при изменении входного от 0 до
100%: не более 0,5 сек.
- Основная приведенная погрешность преобразования: ±0,2%.
- Дополнительная погрешность в рабочем диапазоне температур ±0,15%/10°С.
- Напряжение питания постоянного тока от 19В до 30В.
- Ток потребления: не более 125 мА.
- Температура окружающей среды от -40°С до +70°С.
- Масса блока не более 0,23 кг.
- Корпус (ВхШхГ) 75х26х120 DIN35х7,5, IP30.
Обозначение при заказе
БРГ-12-А-В-С, где:
А — код входного сигнала:
- 1 — 0-5 мА;
- 2 — 0-20 мА;
- 3 — 4-20 мА;
- 4 — 0-10 В
B — код первого выходного сигнала:
- 1 — 0-5 мА;
- 2 — 0-20 мА;
- 3 — 4-20 мА;
- 4 — 0-10 В
С — код второго выходного сигнала:
- 1 — 0-5 мА;
- 2 — 0-20 мА;
- 3 — 4-20 мА;
- 4 — 0-10 В
|
