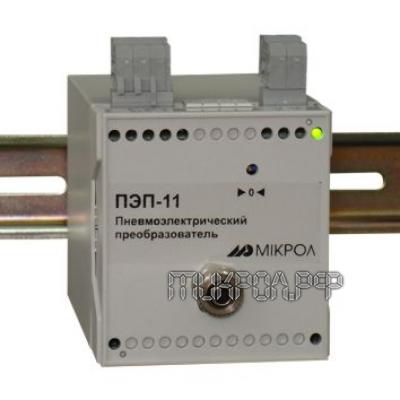

Пневмоэлектрический преобразователь ПЕП-11

Предназначен для пропорционального преобразования аналоговых пневматических сигналов в выходные унифицированные аналоговые электрические сигналы постоянного тока.

Предназначен для пропорционального преобразования избыточного давления сжатого воздуха, поступающего от пневматических устройств давления, разрежения, разности давления, уровня и плотности жидкости.

• Преобразование сигналов от датчиков и других устройств, имеющих пневматический аналоговый выход

• Связь пневматических средств измерения и регулирования с электрическими системами измерения, регулирования и управления

• Системы управления технологическими процессами

• Измерительные системы

• Диапазон изменения входного сигнала: 0-10, 0-50, 0-100, 0,2-100, 0-200 кПа

• Измеряемая среда: воздух

• Диапазон изменения выходных сигналов: 0-5мА (Rн<2кОм), 0-20мА, 4-20мА (Rн<0,5кОм)

• Основная приведенная погрешность преобразования: не превышает
  для диапазона 0-10 кПа ±1,0%
  для диапазонов 0-50, 0-200 кПа ±0,5%
  для диапазонов 0-100, 0,2-100 кПа ±0,25%

• Температура окружающей среды: от -40°С до +70°С

• Напряжение питания: ~(220±22)В, (50±1)Гц переменного тока или =24В ±10% постоянного тока

• Потребляемая мощность: не более 7Вт

• Присоединительные размеры пластиковых трубок: (нар х внутр) 6х4, 8х6 мм

• Масса блока: не более 0,9 кг

• Корпус (ВхШхГ): 77х100х110 DIN VDE 0470, IP30

• Крепление: рельс DIN35х7.5 EN50022 или настенное

ПЕП-11—A—C—P—T—U,

• 1-(0-10кПа),
• 2-(0-50кПа),
• 3-(0-100кПа),
• 4-(20-100кПа),
• 5-(0-200кПа)

• 1-(0-5мА),
• 2-(0-20мА),
• 3-(4-20мА)

• 1 — абсолютное,
• 2 — относительное,
• 3 — дифференциальное

• 1 — (6х4),
• 2 — (8х6)

• 220 — 220В переменного тока,
• 24 — 24В постоянного тока
