БУМ-8 Блок усиления мощности / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БУМ-8

Тип:
Блок усиления мощности

ТУ:


Краткое тех. описание:
Предназначены для применения в системах автоматического регулирования и сигнализации

Цена БУМ-8:
Уточняйте по телефону или через обратную связь.

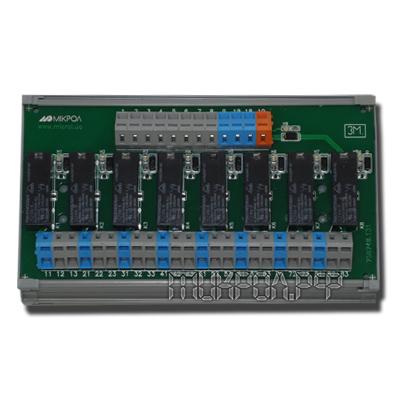

Блок усиления мощности БУМ-8

Блоки усиления мощности БУМ-8 предназначены для применения в системах автоматического регулирования и сигнализации. Используются для коммутации цепей переменного и постоянного тока

Блоки усиления мощности БУМ-8 предназначены для управления исполнительными устройствами и коммутации электрического оборудования с активным и реактивным характером нагрузок. С помощью блоков БУМ-8 можно коммутировать сигнальные лампы, нагревательные элементы, электродвигатели, обмотки реле, магнитные пускатели, электропневмоклапаны и другие виды нагрузок, параметры коммутации которых, не превышают максимально допустимых

Технические характеристики
  • Количество каналов: 8

  • Тип гальванической развязки:

  • по входу – групповая;

  • по выходу – индивидуальная.

  • Индикация включенного состояния канала

  • Диапазон изменения входного дискретного сигнала:

  • состояние ОТКЛЮЧЕНО – от 0 В до 7 В

  • состояние ВКЛЮЧЕНО – от 18 В до 30 В

  • Максимальный входной ток (для одного входа при номинальном напряжении питания 24 В):

  •  БУМ-8Р – 20 мА;

  • БУМ-8К – 15 мА.

  • Коммутируемое напряжение:

  • постоянного тока для

  • БУМ-8Р – от 5 В до 150 В

  • БУМ-8К – от 0 В до 60В

  • переменного тока для

  • БУМ-8Р – от 3 В до 380 В

  • БУМ-8К – от 0 до 60 В

  • Коммутируемый ток:

  • минимальное значение для

  • БУМ-8Р – 10 мА

  • БУМ-8К – 0,1 мА

  • максимальное значение для

  • БУМ-8Р –

  • до 8 А переменного тока с действующим значением напряжения от 5 до 250 В на резистивной нагрузке

  • до 2 А переменного тока с действующим значением напряжения от 5 до 250 В на индуктивной нагрузке

  • до 8 А постоянного тока с напряжениям от 5 до 30 В на резистивной нагрузке

  • БУМ-8К –  постоянный(переменный) ток до 1 А

  • Максимальное сопротивление включенного контакта при максимальной нагрузке БУМ-8К – 0,58 Ом

  • Максимальная коммутируемая мощность :

  • постоянного тока

  • БУМ-8Р – 192 Вт

  • БУМ-8К – 120 Вт

  • переменного тока

  • БУМ-8Р – 2000 ВА

  • БУМ-8К – 60 ВА

  • Время замыкания реле, не более 10 мс

  • Время размыкания реле, не более 5 мс

  • Электрическое питание – напряжение постоянного тока от 19 В до 30 В

  • Ток потребления, не более:

  • для БУМ-8К (для включенных 8 каналов) – 0,120 А

  • для БУМ-8Р (для включенных 8 каналов) – 0,160 А

  • Масса блока, не более 0,22 кг

  • Габаритные размеры (высота х ширина х глубина), не более 86 мм х 141 мм х 45 мм

  • Крепление: рельс DIN35х7.5
