БПТ-21 Блок преобразования сигналов термопар / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БПТ-21

Тип:
Блок преобразования сигналов термопар

ТУ:


Краткое тех. описание:
Предназначен для стабильного питания устройств, защиты оборудования, которое выполняет функцию микропроцессора или, иными словами, микропроцессорных устройств

Цена БПТ-21:
Уточняйте по телефону или через обратную связь.

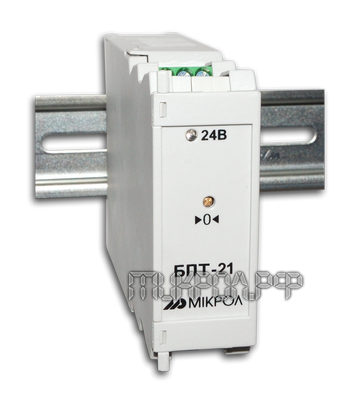

Блок преобразования сигналов термопар БПТ-21

БПТ-21 это блоки преобразования сигналов разнообразного рода, но в основном это сигналы технического происхождения. Сигнал производится датчиком внутри оборудования и потом с помощью БПТ-21 аппарата преобразуется в электрический сигнал-маяк.

Преобразователей сигналов много, в частности преобразователей серии БПТ. Цифры, которые стоят рядом с главным сокращенным названием могут варьироваться. От них зависит главные особенности моделей. Эти особенности-характеристики очень важны, и на них нужно обращать свое внимание, в противном случае можно купить аппарат, который заведомо не подойдет для ваших нужд. Самые важные факторы, на которые вам следует обращать внимания это те факторы, при которых именно ваше оборудование будет работать плавно без сбоев.

БПТ-21 предназначен для стабильного питания устройств, защиты оборудования, которое выполняет функцию микропроцессора или, иными словами, микропроцессорных устройств.

Одно из самых важных правил которое нужно соблюдать это правило климатического хранения. Верхнее предельное рабочее значение не должно превышать +50 градусов по Цельсию, нижнее -40 градусов по Цельсию и верхнее значение относительной влажности не более 80% при +25 градусах. При эксплуатации, на устройство не должен попадать чрезмерно солнечный свет, атмосферные осадки и влажность.

Для безопасной работы устройство должно быть использовано в среде исключающей взрывоопасность.

Основные функциональные возможности:
  • Блок питания БПТ-21 — цифровой, микропроцессорный, переконфигурируемый прибор, который обладает высокими метрологическими характеристиками;
  • Количество входных и выходных каналов — 1-канальный прибор;
  • Конфигурирование или настройка БПТ осуществляется при помощи кнопочной клавиатуры на лицевой панели прибора;
  • Прибор сохраняет установленные параметры;
  • Имеет свойство подключаться к персональному компьютеру;

Это были перечислены наиболее важные и играющие роль первого плана функциональности при эксплуатации аппарата.

Предназначен для преобразования сигнала термопар типа ТЖК(J), ТХК(L), ТХКн(E), ТХА(K), ТПП10(S), ТПР(B), ТВР(A-1) в выходной унифицированный сигнал постоянного тока или напряжения. Диапазон измеряемых температур 0...+2500°С в зависимости от используемого типа термопары

Область применения
  • Измерение температуры

  • Усиление сигналов термопар

  • Усиление напряжений низкого уровня 0-100 мВ, полученного от источника ЭДС

  • Измерительные системы

  • Системы автоматического регулирования и управления технологическими процессами в промышленности

Технические характеристики
  • Количество каналов: 1

  • 3-х уровневая  гальваническая развязка  (вход/выход/питание)

  • Компенсация термо-ЭДС: свободных концов термопары и подавления нуля входного сигнала

  • Датчики температуры: обеспечивающие компенсацию термо-ЭДС свободных концов термопары, установлены на клеммно-блочном соединителе

  • Номинальная статическая характеристика преобразования сигналов термопар не линеаризована

  • Начальное значение входного сигнала: от 0 до 40 мВ

  • Диапазон изменения входного сигнала: от 1 до 100 мВ

  • Диапазоны выходного сигнала: 0-5 мА (Rн<2кОм), 0-20 мА, 4-20 мА (Rн<0,5кОм), 0-10В

  • Основная приведенная погрешность преобразования: ±0,25%

  • Температура окружающей среды: от -40°С до +70°С

  • Питание: нестабилизированное 12-30В

  • Ток потребления: не более 110 мА

  • Корпус (ВхШхГ): 76х26х115 IP30, крепление: рельс DIN35х7.5 EN50022, масса: не более 0,13кг.

Обозначение при заказе:

БПТ-21-D-N-K-T,

Где:
D - тип датчика и условное обозначение номинальной статической характеристики:
ПР,Е(ЭДС), ПП, ВР-3, ВР-2, ВР-1, ХА, ХК
N - начальное значение измеряемой температуры: в градусах Цельсия
K - конечное значение измеряемой температуры: в градусах Цельсия
T - выходной сигнал: 0-5 мА; 0-20мА, 4-20 мА; 0-10 В

По отдельному заказу блоки БПТ-21 могут быть изготовлены и настроены на нестандартные значения начального значения и диапазона изменения входного сигнала
