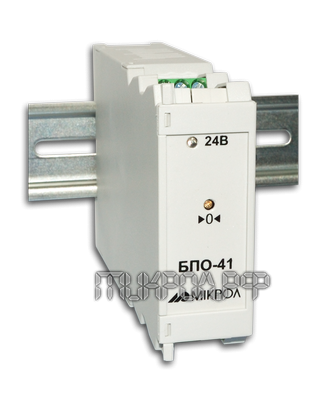

Блок преобразования сигналов БПО-41
- Предназначен для преобразования сигналов термопреобразователей
сопротивлений
-
ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu
100,
ТСП 50П, ТСП 100П, ТСП 21гр., Pt 50, Pt 100
в выходной унифицированный сигнал постоянного тока.
-
Диапазоны измеряемых температур
-200...+200°С для медных термопреобразователей и -200...+850°С для
платиновых термопреобразователей (в зависимости от используемого типа
термопреобразователя сопротивления).
-
Регулировка начального значения
сопротивления (соответствующее нулевому выходному сигналу) и диапазона
изменения сопротивления (соответствующее изменению выходного сигнала)
Область применения
-
Измерение температуры
-
Усиление и нормализация сигналов
термопреобразователей сопротивлений
-
Преобразование сигналов от
потенциометрических датчиков, включая реохорды автоматических
потенциометров, мостов и исполнительных механизмов
-
Многоканальные измерительные системы
-
Системы автоматического регулирования и
управления технологическими процессами в промышленности
Технические характеристики
|
Название |
Значение |
|
Количество каналов |
1 |
|
Гальваническая изоляция |
3-х уровневая гальваническая развязка (вход/выход/питание) |
|
Схема подключения датчика |
четырехпроводная |
|
Компенсация нелинейности характеристики |
для платиновых термопреобразователей сопротивлений ТСП |
|
Начальное значение входного сигнала |
от 0 до 150 Ом |
|
Диапазон изменения входного сигнала |
от 0 до 200 Ом |
|
Выходной сигнал |
0-5 мА (Rн<=2кОм)
0-20 мА (Rн<=0,5кОм)
4-20 мА (Rн<=0,5кОм)
0-10 В (Rн>=2кОм) |
|
Погрешность преобразования |
0,25% |
|
Температура окружающей среды |
от минус 40 °С до плюс 70 °С |
|
Напряжение питания |
=9..36В (нестабилизированное) |
|
Ток потребления, не более |
110 мА |
|
Габаритные размеры ВхШхГ |
76 х 26 х 115 мм |
|
Степень защиты |
IP30 |
|
Масса, не более |
0,13 кг |
|
Крепление |
рельс DIN35х7.5 EN50022 |
БПО-41-D-C-W-N-K-T,
где:
D - тип датчика термопреобразователя сопротивления (указать: ТСМ, ТСП, Rx – для
резистивных датчиков)
C - условное обозначение номинальной статической характеристики преобразования
(например: 50М, 100М, 50П, 100П, 21гр., 23гр., R – для резистивных датчиков)
W - номинальное значение отношения W100, (1,428 и 1,426 для ТСМ, 1,391 и 1,385
для ТСП, WR – для резистивных датчиков)
N - начальное значение измеряемой температуры: в градусах Цельсия или в Омах
K - конечное значение измеряемой температуры: в градусах Цельсия или в Омах
T - код выходного сигнала:
1 - 0-5 мА;
2 - 0-20 мА;
3 - 4-20 мА;
4 - 0-10 В.
|
