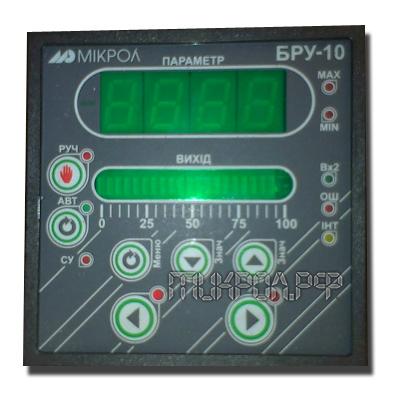

Блок ручного управления БРУ-10
Блок БРУ-10 – микропроцессорное устройство ручного контроля импульсными и
аналоговыми исполнительными механизмами, предназначенное для автоматизации
процессов производства в комплексных и локальных системах, определения входной
физической характеристики, преобразования, обработки и вывода на экран текущего
значения.
Работой блока БРУ-10 управляет микроконтроллер RISC архитектуры с низким
потреблением.
Функциональность
Блок ручного управления БРУ-10 может работать как:
- Индикатор двух физических величин
- Ручной аналоговый задатчик аналоговых унифицированных сигналов
- Ручной задатчик импульсных сигналов типа больше-меньше
- Станция ручного управления аналоговым исполнительным механизмом
- Станция ручного управления импульсным исполнительным механизмом
- Преобразователь импульсных сигналов больше-меньше в выходной
унифицированный сигнал
- Преобразователь импульсных ШИМ-сигналов в выходной унифицированный
сигнал
- Преобразователь (конвертор) входных аналоговых унифицированных сигналов
в выходной аналоговый унифицированный сигнал
Технические характеристики БРУ 10
- Количество каналов: 2;
- 3-х уровневая изоляция;
- Период определения: 0,25 сек;
- Сигналы входа: 0 – 5 мА;
- Погрешность сигнала: ±0,1 %;
- Диапазон изменения установки задания: 0 – 100%;
- Погрешность измерения: ±0,2 %;
- Точность индикации: < 5,0% (< 2,5%) – линейная , < 0,1% – цифровая;
- Разряды линейного индикатора: 21;
- ысота цифр индикаторов: 10 мм;
- Высота сегмента индикаторов: 5 мм;
- Способность контактов реле с магнитной блокировкой:
- переменный ток ... ≤ 220В, ≤ 0,100 А;
- постоянный ток ... ≤ 30 В, ≤ 0,250 А;
- Температура ОС: -40 … +70 °С;
- Напряжение сети: переменное 220В, 50 Гц;
- Потребляемая мощность: ≤ 6 Вт
- Корпус: 96×96×185
- Класс защиты: IP30;
- Глубина монтажа: 240 мм;
- Масса: 1,1 кг.
- Блок ручного управления, задания, индикации БРУ-10
Режимы работы
Путем конфигурации устанавливается один из семи режимов работы прибора:
Составные узлы блока управления БРУ-10:
- Режим 0: Индикатор двух физических величин на цифровом и линейном
индикаторе. Ручной аналоговый задатчик аналоговых унифицированных сигналов
(управляемый клавишами на передней панели).
- Режим 1: Станция ручного управления аналоговым исполнительным механизмом
с внешним переключением управляющих цепей.
- Режим 2: Станция ручного управления аналоговым исполнительным механизмом
с внутренним переключением управляющих цепей.
- Режим 3: Станция ручного управления импульсным исполнительным механизмом
с внешним переключением управляющих цепей с индикацией положения
исполнительного механизма с помощью внутреннего интегратора. Задатчик
импульсных сигналов типа больше-меньше.
- Режим 4: Преобразователь импульсных сигналов больше-меньше от
импульсного регулятора в выходной унифицированный сигнал.
- Режим 5: Преобразователь импульсных ШИМ-сигналов от ШИМ-модулятора в
выходной унифицированный сигнал. Индикация ШИМ-сигнала на светодиодном
индикаторе "меньше".
- Режим 6: Преобразователь (конвертор) входных аналоговых унифицированных
сигналов в выходной аналоговый унифицированный сигнал. Возможность
масштабирования и преобразования (прямая или обратная) шкал. Например,
преобразование входного сигнала 0-100% 0-20мА в выходной аналоговый сигнал
0-5мА - от 20% до 75% входного сигнала, но преобразованного в 0-100%
выходного сигнала.
- Режим 7: Задатчик аналоговых и импульсных сигналов. Индикатор двух
физических величин.
- Режим 8: Задатчик аналоговых и импульсных сигналов (с защищенным режимом
изменения аналогового сигнала). Индикатор двух физических величин.
Режимы работы ручной-автомат, индикация режима работы
- Статическая и динамическая балансировка, обеспечение безударности
переключения
- Индикация физической величины (параметр, положение механизма) на
цифровом индикаторе, сигнализация минимального и максимального значения на
светодиодных индикаторах
- Индикация значения выходного управляющего воздействия на линейном
индикаторе
- Индикация сигналов больше-меньше на светодиодных индикаторах
- Ре трансмиссия входного сигнала
- Программная калибровка (выполняемая пользователем) начала шкалы и
диапазона измерения двух аналоговых входов и аналогового выхода
- Масштабирование шкал измеряемых параметров в произвольных
технологических единицах
- Программирование метода линейной индикации: сегмент, гистограмма
- Входной цифровой фильтр аналоговых входов
- Программируемая скорость динамической балансировки
- 2 канала измерения аналоговых величин.
- 2 задатчика - аналоговый и импульсный.
- Панель индикации: 4-х разрядный цифровой и линейный 21 сегментный
индикатор.
Клавиши управления исполнительными механизмами, задатчиками,
программирования.
Предназначен для использования в системах промышленной автоматизации
производственных процессов в качестве:
- Многофункциональной станции ручного управления аналоговыми или
импульсными исполнительными механизмами
- Блока ручного задатчика аналогового сигнала
- Блока ручного задатчика импульсных сигналов "больше"-"меньше"
- Цифрового индикатора двух технологических параметров
Обозначение при заказе
БРУ-10-А-В-C-U-DD
где:
А, B — код входа 1-го и 2-го каналов: 1 — 0-5 мА; 2 — 0-20мА, 3 — 4-20 мА, 4
— 0-10 В
С — диапазон изменения выходного сигнала: 1 — 0-5 мА; 2 — 0-20мА, 3 — 4-20
мА; 4 — 0-10 В
U — напряжение питания: 220 — ~220В 50Гц
DD — тип и длина клеммно-блочного соединителя входных и выходных сигналов:
0 — КБЗ отсутствует,
0,75 — КБЗ-24-14-0,75
|
