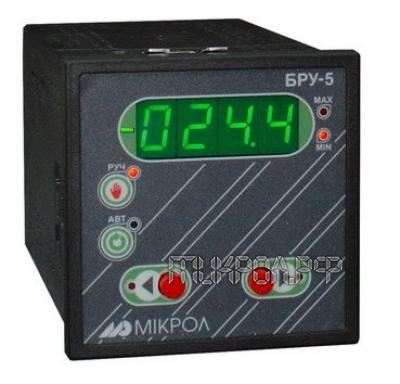

Блок ручного управления импульсный БРУ-5, БРУ-5К1
Предназначен для использования в системах промышленной автоматизации
производственных процессов в качестве:
- Блока ручного задатчика импульсных сигналов "больше"-"меньше"
- Блока ручного управления импульсным исполнительным механизмом (ИМ)
Блоки БРУ-5 выполнены в корпусе с передней панелью 96х96, блоки БРУ-5К1 -
48х96
Область применения
- Блок управления для ручного переключения управляющих цепей регулятора с
автоматического режима управления на ручное и обратно при помощи клавиши на
передней панели
- Блок управления для дистанционного переключения режима управления
ручной/автомат, при помощи внешних сигналов, подаваемых на клеммно-блочный
соединитель
- Цифровой индикатор технологического параметра, сигнала положения ИМ, в
пределах от 0,0 до 100,0 %
Функциональные возможности
- Цифровая калибровка измерительного канала
- Масштабирование шкал измеряемых параметров в произвольных
технологических единицах
- Цифровая фильтрация
- Извлечение квадратного корня
- Линеаризация входного сигнала по 16 точкам
- Технологическая сигнализация на передней панели отклонения от уставок
минимум и максимум
- Коммутация цепей ручного управления кнопками ">" и "<" с самовозвратом и
встроенной электрической блокировкой от одновременного включения
- Два светодиодных индикатора на передней панели для индикации состояния
ключей ">" и "<"
- Светодиодная индикация режима управления ручной/автомат
- Сохранение параметров при отключении питания
- Защита от несанкционированного изменения параметров
- Гальванически разделенный интерфейс RS-485, протокол ModBus RTU (сбор
информации, конфигурация)
Блок коммутации сигналов БКС-4
- Увеличение количества групп переключающих контактов блоков БРУ-5,
БРУ-5К1 возможно с помощью дополнительного внешнего устройства БКС-4(поставляется
по отдельному заказу)
Конфигурирование прибора
- Конфигурирование прибора, изменение настроек и параметров,
осуществляется: по интерфейсу RS-485 или с помощью инженерного пульта ПУ-57,
поставляемого по отдельному заказу
Технические характеристики
- Входной аналоговый сигнал: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом),
0-10В (Rвх=25кОм)
- Основная приведенная погрешность измерения: ±0,2%
- Количество разрядов цифрового индикатора: 4
- Высота цифр светодиодных индикаторов: 14 мм
- Коммутационная способность контактов реле с магнитной блокировкой:
- постоянный ток … <34 В, <0,25 А
- переменный ток … <220 В, <0,25 А
- Температура окружающей среды: от -40°С до +70°С
- Напряжение питания БРУ-5: ~220(+22,-33)В, (50±1)Гц переменного тока
или 24(±4)В постоянного тока
- Напряжение питания БРУ-5К1: 24(±4)В постоянного тока
- Потребляемая мощность: не более 7 Вт (~220В) - для БРУ-5
- Ток потребления: не более 150 мА - для БРУ-5К1
- Корпус (ВхШхГ): щитовой 96х96х189 мм DIN43700, IP30. Монтажная глубина:
190 мм - для БРУ-5
- Корпус (ВхШхГ): щитовой 48х96х170 мм DIN43700, IP30. Монтажная глубина:
170 мм - для БРУ-5К1
- Масса блока: не более 1,0 кг (БРУ-5), не более 0,33 кг (БРУ-5К1)
Обозначение при заказе:
БРУ-5 - А - DD - U
БРУ-5К1 - А - DD
где:
А - код входа: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА, 4 - 0-10 В
B - код выходного аналогового сигнала: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА; 4 -
0-10 В
U - напряжение питания: 220 - 220В переменного тока, 24 - 24В постоянного тока
DD - наличие, тип и длина клеммно-блочного соединителя входных и выходных
сигналов:
0 - КБЗ отсутствует,
0,75 - КБЗ-24-19-0,75
Примечание.
Цифра 0,75 соответствует стандартной длине соединителя в метрах.
Обозначение при заказе инженерного пульта:
Пульт инженерный ПУ-57-01
|
