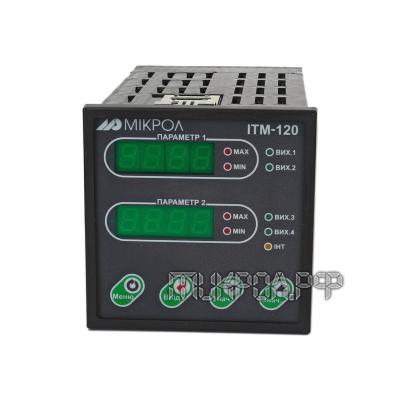

Предназначен ИТМ-120У для измерения двух входных физических параметров
(температура, давление, расход, уровень и т. п.), обработка, преобразование,
интегрирование и отображение на двух встроенных четырехразрядных цифровых
дисплеях
Техническая характеристика
| Название |
Значение |
| Аналоговый входной сигнал |
| Количество аналоговых входов |
2 |
| Типы входных аналоговых сигналов: |
|
| унифицированные |
0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом) |
| напряжения |
0-75 мВ, 0-200 мВ, 0-2 В, 0-10В |
| от термопреобразователей сопротивления |
ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
| от термопар |
ТХК(L), ТХА(K) |
| Встроенный источник постоянного тока для питания одного пассивного
аналогового датчика |
21В / 25мА |
| Основная приведенная погрешность преобразования |
± 0,2% |
| Гальваническая изоляция |
трехуровневая (по входу, выходу, питанию) |
| Период измерения, не более |
0,1 сек |
| Аналоговый выходной сигнал |
| Количество аналоговых выходов |
1 |
| Тип выходного аналогового сигнала |
0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм) |
| Основная приведенная погрешность формирования выходного сигнала |
±0,2% |
| Цифровая индикация |
| Количество цифровых дисплеев |
2 |
| Точность индикации |
±0,01% |
| Количество разрядов цифрового индикатора |
4 |
| Высота цифр светодиодных индикаторов |
8 мм |
| Дискретные входные сигналы |
| Количество дискретных входов |
2 |
| Сигнал логического «0» - состояние ОТКЛЮЧЕНО |
0-7В |
| Сигнал логической «1» - состояние ВКЛЮЧЕНО |
18-30В |
| Входной ток (потребление по входу), не более |
10 мА |
| Встроенный источник постоянного тока для питания пассивных
дискретных датчиков |
21В / 25мА |
| Дискретные выходные сигналы |
| Количество дискретных выходов |
2 |
| Типы выходов: |
|
| транзистор ОК |
до 40В, 100мА |
| механическое реле (переключаемый контакт) |
до 250В, 8А переменного тока при резистивной нагрузке |
| до 250В, 3А переменного тока при индуктивной нагрузке (cos?=0,4) |
| от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке |
| оптосимисторный выход |
до 300В, 0.7А |
| Гальваническая развязка дискретных выходов |
между собой, от входа и остальных цепей (напряжение гальванической
развязки не менее 1500 В) |
| Последовательный интерфейс RS-485 |
| Тип канала |
Асинхронный полудуплексный (прием и передача идут по одной паре
проводов с разделением по времени) |
| Количество приемопередатчиков |
32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети |
1200 метров |
| Количество активных передатчиков |
1 (только один передатчик активный) |
| Максимальное количество узлов в сети |
250 с учетом магистральных усилителей |
| Вид кабеля |
витая пара, экранированная витая пара |
| Гальваническая развязка |
интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В) |
| Протокол связи |
Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные |
| Напряжение питания: |
|
| переменного тока |
100 .. 242 В, 50 Гц |
| постоянного тока |
18 .. 36 В |
| Потребляемая мощность от сети переменного тока, не более: |
8,5 ВА |
| Ток потребления по питанию 24В, не более: |
250 мА |
| Корпус. Условия эксплуатации |
| Тип корпуса |
щитовой, IP30 |
| Габаритные размеры (ВхШхГ) |
96х96х160 мм |
| Монтажная глубина для щитового исполнения |
200 мм |
| Масса блока, не более |
0,6 кг |
| Температура окружающей среды |
от -40°С до +70°С |
| Атмосферное давление |
от 84 до 106,7 кПа |
| Вибрация с частотой / амплитудой |
до 60Гц / до 0,1мм |
