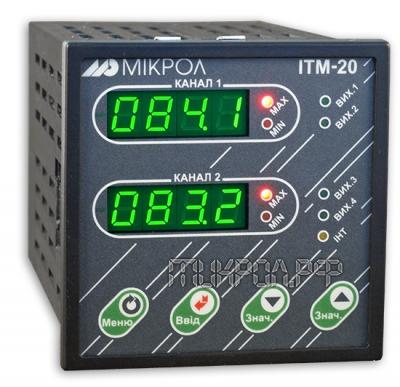

Индикатор технологический микропроцессорный ИТМ-20

Универсальный многофункциональный двухканальный индикатор-регулятор

• Предназначен для измерения, контроля и автоматического регулирования двух входных технологических параметров (температура, давление, расход, уровень и других физических величин), значение которых может быть преобразовано в унифицированный сигнал.
• Обеспечивает управление двухпозиционной и трехпозиционной нагрузкой и исполнительными механизмами.
• ИТМ-20 отличается от ИТМ-22 исполнением лицевой панели - отсутствием линейных (шкальных) индикаторов.

• Индикатор - индикатор двух параметров с выходными уставками сигнализации минимум и максимум
• Двухпозиционное и трехпозиционное регулирование температуры, давления, расхода, уровня и других величин, физическое значение которых может быть преобразовано в унифицированный сигнал
• Системы промышленной автоматики
• Системы цифровой и линейной индикации технологических параметров
• Удаленные устройства связи с объектом с индикацией
• Территориально распределенные и локальные системы управления
• Удаленный сбор данных, диспетчерский контроль, управление производством

• Подключение к прибору источников унифицированных сигналов
• Индикация параметров в технологических единицах
• Цифровая калибровка начала шкалы и диапазона измерения
• Задание и сигнализация отклонения от уставок минимум и максимум
• Тип технологической сигнализации: без запоминания срабатывания, с запоминанием и квитированием
• Входной цифровой фильтр аналоговых входов
• Извлечение квадратного корня (измерение расхода по перепаду давления)
• Линеаризация входного сигнала (по 16 точкам)
• Четыре свободно-программируемых дискретных выхода
• Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX с гистерезисом (относительно уставок MIN-MAX соответствующего дискретного выхода) и обобщенная сигнализация
• Сохранение параметров при отключении питания
• Защита от несанкционированного изменения параметров
• Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
• Количество приборов в сети RS-485: до 255

• Количество каналов измерения: 2
• Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
• Период измерения: 0,5 сек
• Входные сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>50кОм)
• Основная приведенная погрешность измерения: ±0,2%
• Разрешающая способность цифровой индикации: ±0,01%
• Количество разрядов цифрового индикатора: 4 (на каждый канал)
• Высота цифр светодиодных индикаторов: 10 мм
• 4 дискретных выхода: транзистор ОК 40В 100мА или реле 220В 8А (в зависимости от заказа клеммно-блочного соединителя)
• Температура окружающей среды: от -40°С до +70°С
• Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц
• Потребляемая мощность: не более 8,5 Вт
• Корпус (ВхШхГ): щитовой 96х96х185 мм DIN43700, IP30
• Монтажная глубина: 240 мм
• Масса блока: не более 0,95 кг

ИТМ-20-А-В-DD-U,

Где:
А и В - код входа 1-го и 2-го каналов: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА; 4 - 0-10 В

DD - наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:

• Т 0 - КБЗ отсутствует
• Т 0,75 - КБЗ-16-17-0,75 - транзисторные выхода
• Р 0,75 - КБЗ-20Р-12-0,75 - механическое реле (переключаемый контакт)
• С 0,75 - КБЗ-20С-12-0,75 - твердотельное (немеханическое) реле
• К 0,75 - КБЗ-20К-12-0,75 - оптосимисторный выход

Цифровое значение 0,75 соответствует стандартной длине соединителя и может быть указана заказчиком в пределах от 0,5 до 2,0 метров

U - напряжение питания:

• 220 - 220В переменного тока
• 24 - 24В постоянного или переменного тока
