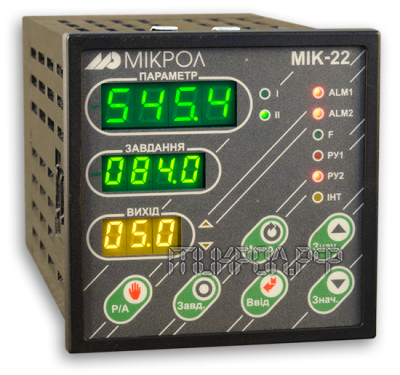

Микропроцессорный регулятор МИК-22

МИК-22 - Универсальный двухканальный измеритель-регулятор

• Регулятор предназначен для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве
• Измерение, контроль и автоматическое регулирование двух входных технологических параметров (температура, давление, расход, уровень и т.п.)
• Контуры автоматического регулирования с управлением от ЭВМ

• Системы автоматического регулирования различных технологических параметров
• Удаленные устройства связи с объектом с индикацией
• Территориально распределенные и локальные системы управления
• Удаленный сбор данных, диспетчерский контроль, управление производством

• П-, ПИ-, ПД-, ПИД- регулятор с аналоговым выходом
• ПИД-ШИМ регулятор
• ПИД регулятор с коррекцией по дискретному входу
• Регулятор ограничения
• Индикация на передней панели значений параметра, заданной точки и выхода выбранного контура регулирования
• Программируемые выходные устройства (до 4-х каналов)
• Мониторинг и сигнализация исправности датчиков, линий связи или измерительного канала
• Программируемая функция безопасного управления выходными устройствами регулятора при отказах датчиков, линий связи или измерительного канала
• Линеаризация входных аналоговых сигналов по 20 точкам
• Статическая и динамическая балансировка узла задатчика
• Два дискретных входа (режим ручной-автомат, вход коррекции)
• Один аналоговый выход
• Работа с унифицированными сигналами и термопреобразователями сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23, диапазон измеряемых температур от -50°С до +650°С
• Режим измерителя-индикатора двух технологических параметров
• Выбор и конфигурирование структуры для каждого из каналов регулятора: 2-х позиционный, 3-х позиционный или П, ПИ, ПД, ПИД- регулирование с аналоговым и импульсным выходом
• Прямое, обратное регулирование, все регуляторы имеют режим ручного управления
• Цифровая калибровка начала шкалы и диапазона измерения
• Масштабирование шкал измеряемых параметров в произвольных технологических единицах
• Задание и технологическая сигнализация отклонения от уставок минимум и максимум по каждому каналу
• Входной цифровой фильтр аналоговых входов от воздействия шумов. Постоянная времени цифрового фильтра является программируемым параметром
• Технология оптической изоляции обеспечивает трехуровневую (по входу, выходу и питанию) гальваническую развязку с напряжением изоляции до 1000В. Гальваническая изоляция обеспечивает высокую точность и стабильность операций ввода-вывода, обеспечивает высокое соотношение сигнал/шум и защиту от помех в промышленных условиях
• Извлечение квадратного корня (измерение и регулирование расхода по перепаду давления)
• Конфигурирование параметров интегральных исполнительных механизмов постоянной скорости: время механизма Тм, минимальная длительность импульса Тмин
• Сохранение параметров при отключении питания
• Защита от несанкционированного изменения параметров
• Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
• Количество приборов в сети RS-485: до 255
• Клеммно-блочные соединители обеспечивают легкость и надежность подключения источников сигналов

• Конфигурирование прибора, изменение его настроек и параметров, осуществляется с помощью клавиш передней панели или по интерфейсу RS-485 с помощью программного пакета-конфигуратора "МИК-Интеллект"
• Использование программного пакета "МИК-Регистратор" предоставляет возможность построения системы сбора и архивирования информации на ПЭВМ
• Использование программного пакета ModBus OPC Server обеспечивает возможность автоматизации обмена информацией между приборами и приложениями-клиентами на ПЭВМ.
  В качестве приложения-клиента, например, может использоваться SCADA-система, поддерживающая стандартный интерфейс доступа к данным ОРС Data Access 2.0.

• Количество каналов измерения: 2
• Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
• Период измерения: не более 0,1 сек
• Период обновления информации на дисплее: не более 0,5 сек
• Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>50кОм)
• Входные сигналы от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
• Основная приведенная погрешность измерения: ±0,2%
• Разрешающая способность цифровой индикации: ±0,01%
• Количество разрядов цифрового индикатора: 4 (на каждый канал)
• Высота цифр светодиодных индикаторов: 10 мм
• 2 дискретных входа =24В/10мА
• 4 дискретных выхода: транзистор ОК 40В 100мА или реле 220В 8А (в зависимости от заказа клеммно-блочного соединителя)
• Выходной аналоговый сигнал: 0-5 мА (Rн<2кОм), 0-20 мА, 4-20 мА (Rн2кОм - по требованию заказчика)
• Температура окружающей среды: от -40°С до +70°С
• Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц
• Потребляемая мощность: не более 8,5 Вт
• Корпус (ВхШхГ): щитовой 96х96х185 мм DIN43700, IP30
• Монтажная глубина: 190 мм
• Масса блока: не более 1,1 кг

МИК-22-АА-ВВ-C-DD

Где: АА и ВВ, соответственно код калибровки входа 1-го и 2-го каналов

1. унифицированный 0-5 мА
2. унифицированный 0-20 мА
3. унифицированный 4-20 мА
4. унифицированный 0-10 В
5. Напряжение 0 … 75 мВ
6. Напряжение 0 … 200 мВ
7. Напряжение 0 … 2В
8. ТСМ 50М, W100=1,426, -50 … +200°С
9. ТСМ 100М, W100=1,426, -50 … +200°С
10. ТСМ гр.23, -50 … +180°С
11. ТСП 50П, W100=1,391, -50 … +650°С
12. ТСП 100П, W100=1,391, -50 … +650°С
13. ТСП гр.21, -50 … +650°С
14. Термопара ТХА, 0°…+1300°С
15. Термопара ТХК, 0°…+800°С
16. Термопара ТЖК (J), 0°...+1100°С
17. Термопара ТХКн (E), 0°...+850°С
18. Термопара ТПП10 (S), 0°...+1600°С
19. Термопара ТПР (B), 0°...+1800°С
20. Термопара ТВР-1 (А-1), 0°...+2500°С

C - код выходного аналогового сигнала: 1 - 0-5 мА, 2 - 0-20 мА, 3 - 4-20 мА, 4 - 0-10В

DD — наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:
Т 0 — КБЗ отсутствует
Т 0,75 — с транзисторным выходом КБЗ-25-11-0,75
Р 0,75 — с релейным выходом КБЗ-28Р-11-0,75
С 0,75 — с симисторными выходами КБЗ-28С-11-0,75
К 0,75 — с твердотельными реле КБЗ-29К-11-0,75

Примечание.

1. Буква соответствует типу выходного сигнала и типу соединителя:
Т — транзисторный, Р — релейный, С — симисторный, К — твердотельное реле
2. Цифра 0,75 соответствует стандартной длине соединителя в метрах
