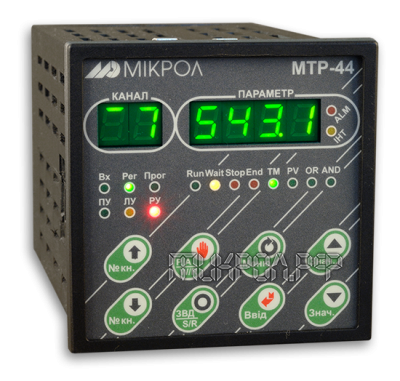

Микропроцессорный терморегулятор МТР-44

• Программный регулятор влажности, температуры, разности температур и других параметров
• Предназначен для работы по задаваемой пользователем программе, поддержания температурно-влажностных режимов различных объектов
• Предназначен для управления процессом нагрева (охлаждения) в печах, термопластавтоматах, процессами поддержания влажности, управления процессами варки, копчения и другом технологическом оборудовании
• Регуляторы предназначены для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве

• Системы промышленной автоматики
• Удаленные устройства связи с объектом с индикацией
• Территориально распределенные и локальные системы управления
• Удаленный сбор данных, диспетчерский контроль, управление производством

Модель МТР-44-15:

• Работа с датчиками, имеющими унифицированный выходной сигнал постоянного тока или напряжения
• Схема подключения унифицированных входов 2-х проводная
• Работа с датчиками термопреобразователями сопротивления. Широкий диапазон измеряемых температур ТСМ: -50 … 200?С, ТСП: -60 … 750?С
• Совместимость с большинством термопреобразователей, подключаемых по 3-х проводной схеме ТСМ (50М, 100М, гр.23), ТСП (50П, 100П, гр.21)
• Измерение, контроль и автоматическое регулирование восьми входных технологических параметров
• Функция измерения и регулирования влажности по заданной программе. Вычисление дополнительных функций: разность температур
• До 4-х программных задатчика (1х38, 2х25, 3х19, 4х15 этапов максимум)
• Два ПИД регулятора-импульсных или ШИМ
• Встроенные таймеры для управления различным технологическим оборудованием: нагревателями, системами охлаждения и др.
• Управление исполнительными механизмами по ПИД закону или 2-х позиционному закону
• Прибор ручного управления двухпозиционной и импульсной нагрузкой, с индикацией задающих воздействий
• Каждый канал терморегулятора МТР-44 может быть сконфигурирован на подключение любого типа датчика для соответствующей модели
• Масштабирование шкал измеряемых параметров в произвольных технологических единицах
• Входной цифровой фильтр аналоговых входов от воздействия шумов. Постоянная времени цифрового фильтра является программируемым параметром
• Мониторинг и сигнализация исправности датчиков, линий связи или измерительного канала
• Программируемая функция безопасного управления выходными устройствами регулятора при отказах датчиков, линий связи или измерительного канала
• Выбор и конфигурирование структуры для любого каналов регулятора - ПИД-ШИМ или 2-х позиционный, 3-х позиционный.
• Свободно программируемые выходные устройства. Программируемая логика работы выходных устройств
• Цифровая калибровка начала шкалы и диапазона измерения
• Задание и технологическая сигнализация отклонения от уставок минимум и максимум по каждому каналу
• Переключение каналов: ручное (оператором), автоматическое
• Технология оптической изоляции обеспечивает трехуровневую (по входу, выходу и питанию)
  гальваническую развязку с напряжением изоляции до 1000В
• Сохранение параметров при отключении питания
• Защита от несанкционированного изменения параметров
• Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
• Количество приборов в сети RS-485: до 255
• Клеммно-блочные соединители обеспечивают легкость и надежность подключения источников сигналов

• Количество каналов измерения и управления: 8
• Гальваническая изоляция групповая: трехуровневая (по входу, выходу, питанию)
• Период измерения: не более 0,2 сек
• Период обновления информации на дисплее: не более 0,5 сек
• Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
• Входные сигналы от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
• Основная приведенная погрешность измерения: ±0,2%
• Подавление помехи общего вида: 85 дБ
• Разрешающая способность цифровой индикации: ±0,01%
• Количество разрядов цифрового индикатора (параметр): 4
• Высота цифр светодиодных индикаторов: 10 мм (параметр)
• Дискретных выхода: транзистор ОК 40В 100мА или реле 220В 8А (в зависимости от заказа комплекта клеммно-блочных соединителей)
• Температура окружающей среды: от -40°С до +70°С
• Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц
• Потребляемая мощность: не более 8,5 Вт
• Корпус (ВхШхГ): щитовой 96х96х185 мм DIN43700, IP30. Монтажная глубина: 190 мм
• Масса блока: не более 1,1 кг

МТР-44-NN-AA-BB-DD
где:
NN = 15 — код модели терморегулятора:
AA — код калибровки входов МТР-44:

1. (0-5) мА, 02 — (0-20) мА, 03 — (4-20) мА
2. ТСМ 50М, W100=1,428, -60°С... +200°С
3. ТСМ 100М, W100=1,428, -60°С... +200°С
4. ТСМ гр.23, W100=1,426, -60°С... +200°С
5. ТСП 50П, W100=1,391, -80°С... +750°С
6. ТСП 100П, W100=1,391, -80°С... +750°С
7. ТСП гр.21, W100=1,391, -50°С... +650°С

BB — наличие, тип и длина клеммно-блочного соединителя входных сигналов:
   КБЗ-24-17-0,75
   0 — КБЗ отсутствует, 0,75 (цифра соответствует стандартной длине соединителя в метрах).
DD - наличие, тип и длина клеммно-блочного соединителя выходных сигналов:
  Т 0 — КБЗ отсутствует,
  Т 0,75 — с транзисторными выходами КБЗ-16-14-0,75
  Р 0,75 — с релейными выходами КБЗ-30Р-11-0,75
  С 0,75 — с симисторными выходами КБЗ-30С-11-0,75,
  К 0,75 — с твердотельными реле КБЗ-30К-11-0,75.
Примечания.
1. Буква соответствует типу выходного сигнала и типу соединителя:
Т - транзисторный, Р - релейный, С - симисторный, К - твердотельное реле
2. Цифра 0,75 соответствует стандартной длине соединителя в метрах.
