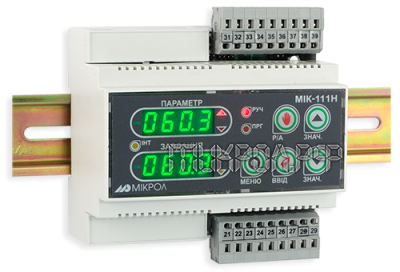

Микропроцессорный регулятор МИК-111Н

• Универсальный одноканальный аналоговый или импульсный ПИД-регулятор
• Предназначен для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве
• Регуляторы позволяют обеспечить высокую точность поддержания значения измеряемого параметра
• Измерение, контроль и автоматическое регулирование одного технологического параметра (температура, давление, расход, уровень и т.п.)
• Контуры автоматического регулирования с управлением от персонального компьютера

• Системы автоматического регулирования различных технологических параметров
• Удаленные устройства связи с объектом с индикацией
• Территориально распределенные и локальные системы управления
• Удаленный сбор данных, диспетчерский контроль, управление производством

• Работа с унифицированными сигналами, термопреобразователями сопротивления, термопарами
• Аналоговый вход может быть сконфигурирован на подключение любого типа датчика
• Выбор и конфигурирование структуры регулятора: 2-х позиционный, 3-х позиционный или П, ПИ, ПД, ПИД регулирование с импульсным или аналоговым выходом, ПИД-ШИМ регулирование
• Выбор структуры ПИД регулятора: параллельная, смешанная
• Стабилизирующее и следящее регулирование
• Прибор ручного управления аналоговым, импульсным, дискретным исполнительным механизмом, с индикацией задающего воздействия
• Индикатор одной физической величины, задатчик функций
• Цифровая индикация значений параметра, заданной точки, выходного сигнала, дискретных выходов
• Прямое, обратное регулирование
• Статическая и динамическая балансировка узла задатчика (4 режима балансировки)
• Функция линейного изменения заданной точки
• Цифровая калибровка (автоматическая и ручная) начала шкалы и диапазона измерения
• Масштабирование шкалы измеряемого параметра в технологических единицах
• Линеаризация входных сигналов (по 20 точкам)
• Задание и технологическая сигнализация отклонения от уставок минимум и максимум
• Входной цифровой фильтр аналоговых входов от воздействия шумов. Постоянная времени цифрового фильтра является программируемым параметром
• Технология оптической изоляции обеспечивает трехуровневую (по входу, выходу и питанию) гальваническую развязку с напряжением изоляции до 1000В. Гальваническая изоляция обеспечивает высокую точность и стабильность операций ввода-вывода, обеспечивает высокое соотношение сигнал/шум и защиту от помех в промышленных условиях
• Извлечение квадратного корня (измерение и регулирование расхода по перепаду давления)
• Два свободно-программируемых дискретных выхода
• Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX
• Мониторинг исправности датчиков (их линий связи или измерительного канала) с программируемой системой безопасного управления исполнительными механизмами
• Функция ограничения аналогового выхода
• Ре трансмиссия аналоговых входов и аналоговых параметров на аналоговый выход устройства
• Сохранение параметров при отключении питания
• Защита от несанкционированного изменения параметров
• Гальванически разделенный интерфейс RS-485, протокол ModBus RTU (сбор информации, конфигурация)

• Количество каналов измерения: 1
• Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
• Период измерения: не более 0,1 сек
• Период обновления информации на дисплее: не более 0,5 сек
• Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх=25кОм)
• Входные сигналы от термопреобразователей сопротивления: ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
• Входные сигналы от термопар: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
• Основная приведенная погрешность измерения: ± 0,2%
• Разрешающая способность цифровой индикации: ±0,01%
• Количество разрядов цифрового индикатора: 4
• Высота цифр светодиодных индикаторов: 8 мм
• Выходной аналоговый сигнал: 0-5 мА (Rн<=2кОм), 0-20 мА, 4-20 мА (Rн<=500 Ом)
• Основная приведенная погрешность формирования выходного сигнала, не более 0,2%
• 2 дискретных выхода (в зависимости от заказа клеммно-блочного соединителя):
  транзистор ОК: до 40В, 100мА;
  реле (переключаемый контакт): до 220 В, 8 А;
  твердотельное реле: до 40 В, 0.5 АAC/АDC.
• Температура окружающей среды: от -40°С до +70°С
• Напряжение питания: от 18В до 36В постоянного ток или от 100В до 242В, 50Гц переменного тока
• Ток потребления: не более 180 мА
• Потребляемая мощность от сети переменного тока 220В: не более 6,5 ВА
• Корпус (ВхШхГ): щитовой 110х106х58 мм DIN43700, IP30. Монтажная глубина: 63 мм
• Масса блока: не более 0,3 кг

• Конфигурирование прибора, изменение его настроек и параметров, осуществляется с помощью клавиш передней панели или по интерфейсу RS-485 с помощью программного пакета "МИК-Конфигуратор"
• Использование программного пакета "МИК-Регистратор" предоставляет возможность построения системы сбора и архивирования информации на ПК
• Использование программного пакета ModBus OPC Server обеспечивает возможность автоматизации обмена информацией между приборами и приложениями-клиентами на персональном компьютере.
  В качестве приложения-клиента, например, может использоваться SCADA-система Visual Intellect или другая, поддерживающая стандартный интерфейс доступа к данным ОРС Data Access 2.0

1. унифицированный 0-5 мА
2. унифицированный 0-20 мА
3. унифицированный 4-20 мА
4. унифицированный 0-10 В
5. Напряжение 0 … 75 мВ
6. Напряжение 0 … 200 мВ
7. Напряжение 0 … 2В
8. ТСМ 50М, W100=1,426, -50 … +200°С
9. ТСМ 100М, W100=1,426, -50 … +200°С
10. ТСМ гр.23, -50 … +180°С
11. ТСП 50П, W100=1,391, -50 … +650°С
12. ТСП 100П, W100=1,391, -50 … +650°С
13. ТСП гр.21, -50 … +650°С
14. ТХА (K), 0 ...+1300°С
15. ТХК (L), 0...+800°C
16. ТЖК (J), 0 ...+1100°С
17. ТХКн (E), 0 ...+850°С
18. ТПП10 (S), 0 ...+1600°С
19. ТПР (B), 0 ...+1800°С
20. ТВР-1 (А-1), 0 ... +2500°С

* изготовляется по отдельному заказу и последующая перестройка на другие типы входных сигналов производится на предприятии-изготовителе

C — код выходного аналогового сигнала:

1. 0-5 мА,
2. 0-20 мА,
3. 4-20 мА,
4. 0-10 В (по отдельному заказу)

• D - тип выходных дискретных сигналов:
• Т - транзисторные выходы,
• Р - релейные выходы,
• К – твердотельные реле.

U — напряжение питания:
220 - 220 В переменного тока,
24 - 24 В постоянного тока.

L – исполнение передней панели (обозначение кнопок, индикаторов и дисплеев):
UA - украинское,
EN - английское.
