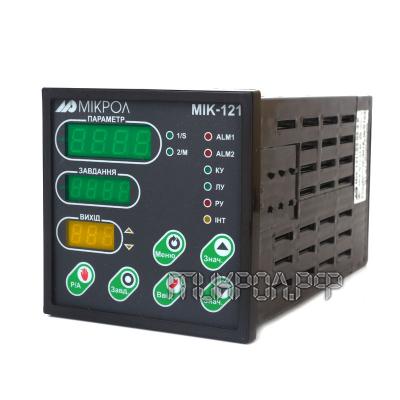

Микропроцессорный регулятор МИК-121

• Каскадное регулирование температуры в теплообменниках. Данный тип регулирования значительно увеличивает быстродействие и точность регулирования в инерционных объектах, которые имеют вспомогательный параметр (температура в промежуточном теплообменнике, расход текучей жидкости при регулировании ее температуры и т.д.).
• Соотношение “газ”-“воздух” в котельных установках. МИК-121 позволяют регулировать соотношение двух технологических параметров (“газ”-“воздух”) по заданному графику соотношения. При этом достигается экономичный эффект за счет уменьшения не до сжигания газа при одних расходах и уменьшения избытка воздуха при других.
• Соотношение “руда”-“вода” в мельницах при подготовке руды для выплавки метала и т.д.

Микропроцессорный каскадный ПИД-регулятор и регулятор соотношения МИК-121

• Измерение и контроль двух технологических параметров (температура, давление, расход, уровень и т.п.)
• Типы регуляторов:
• одноконтурный стандартный регулятор (ПИД­аналоговый, ПИД­импульсный)
• регулятор соотношения
• каскадный регулятор
• регулятор с внутренней обратной связью
• регулятор с внешней обратной связью
• регулятор с концевыми выключателями
• 3-х позиционный регулятор, 2-х позиционный регулятор
• комбинации вышеперечисленных типов регулятора
•  Измерение, контроль и автоматическое регулирование одного технологического параметра (температура, давление, расход, уровень и т.п.)
•  Обеспечение высокой точности поддержания значения измеряемого параметра
•  Регуляторы обладают целым рядом новых возможностей, множеством дополнительных и усовершенствованных функций. Данная возможность позволяет использовать регуляторы для решения более широкого круга задач автоматизации
•  Предназначены для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве

МИК­121 функционально отличается от других регуляторов возможностью использования таких дополнительных типов регуляторов как:

• аналоговый или импульсный ПИД-регулятор соотношения двух параметров;
• аналоговый или импульсный каскадный ПИД-регулятор;
• регулятор с внешней заданной точкой.
• ПИД-импульсный регулятор может использоваться с внутренней, внешней обратной связью или с концевыми выключателями. Концевые выключатели используются в импульсном регуляторе соотношения и в импульсном каскадном регуляторе.

• Количество каналов измерения: 2
• Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
• Период измерения: не более 0,1 сек
• Период обновления информации на дисплее: не более 0,5 сек
• Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм), 0-75 мВ, 0-200 мВ, 0-2 В
• Входные сигналы от термопреобразователей сопротивления: ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
• Входные сигналы от термопар: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
• Характеристики встроенного источника питания для пассивного датчика: 21В / 25мА
• Основная приведенная погрешность измерения: ± 0,2%
• Разрешающая способность цифровой индикации: ±0,01%
• Количество разрядов цифрового индикатора: 4
• Высота цифр светодиодных индикаторов: 10 мм (параметр) и 8 мм (задание, выход)
• Выходной аналоговый сигнал:
• 0-5 мА (Rн<=2кОм);
• 0-20 мА (Rн<=500 Ом);
• 4-20 мА (Rн<=500 Ом);
• 0-10 В (Rвх>25кОм).
• 2 дискретных входы =24В/10мА
• 4 дискретных выходы:
• транзистор ОК: до 40В, 100мА;
• реле (переключаемый контакт): до 220В, 8А;
• оптосимисторные выходы: до 300В, 0.7А.
• Температура окружающей среды: от -40°С до +70°С
• Напряжение питания:
• от сети переменного тока от 100 В до 242 В, (50±1)Гц;
• от сети постоянного тока от 18 В до 36 В.
• Потребление:
• по переменном токе не более 8,5 ВА;
• по постоянном токе не более 250 мА.
• Корпус (ВхШхГ): щитовой 96х96х189 мм, IP30
• Монтажная глубина: 190 мм
• Масса блока: не более 0,6 кг

• Конфигурирование прибора, изменение его настроек и параметров, осуществляется по интерфейсу RS-485 с помощью программного пакета-конфигуратора "МИК-Конфигуратор"
• Использование программного пакета "МИК-Регистратор" предоставляет возможность построения системы сбора и архивирования информации на ПК
• Использование программного пакета ModBus OPC Server обеспечивает возможность автоматизации обмена информацией между приборами и приложениями-клиентами на ПК.
  В качестве приложения-клиента, например, может использоваться SCADA-система, поддерживающая стандартный интерфейс доступа к данным ОРС Data Access 2.0
• SCADA система нового поколения Visual Intellect представляет мощную систему управления
  технологическим процессом и обеспечивает многотерминальный мониторинг объекта управления,
  протоколирование, дистанционное управление с любого терминала, аварийные защиты, дублирование и резервирование компонентов системы

1. Крепление: МИК-25, МИК-112, МИК-121 – щитовое, МИК-121Н – на DIN­рельс 35 мм;
2. Подключение: МИК-25 – с помощью клемно­блочного соединителя (КБЗ); МИК-112, МИК-121 и МИК-121Н – с помощью разъем­клемм, размещенных на приборе;
3. Питание обмоток выходных реле: МИК-25 – внешнее =24В; МИК-112, МИК-121 и МИК-121Н – внутреннее;
4. Количество дискретных выходов: МИК-112 – 2 DO; МИК-25, МИК-121 и МИК-121Н – 4DO;
5. Питание пассивного аналогового датчика: МИК-25, МИК-112 – отсутствует, МИК-121 и МИК-121Н – присутствует;
6. Питание дискретных входных сигналов: МИК-25, МИК-112, МИК-121Н – отсутствует; МИК-121 – присутствует.

Подключение прибора

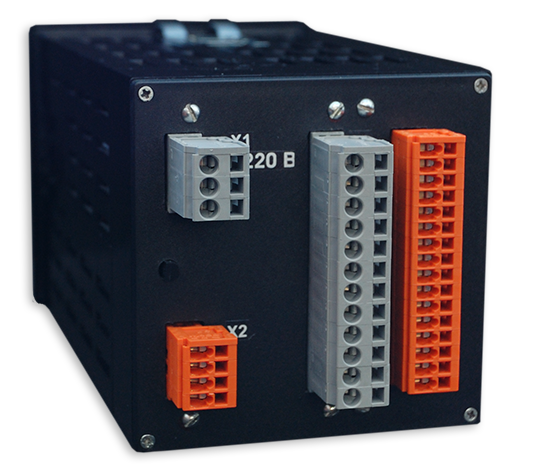

Подключение сигналов осуществляется с помощью разъемов-клемм, с пружинными соединениями, которые устанавливаются на тыльной стенке прибора (смотри внешний вид тыльной стороны)

МИК - 121 - АА - ВВ - С - D - U - L

где:
АА и ВВ, соответственно код калибровки входа 1-го и 2-го каналов:

1. унифицированный 0-5 мА
2. унифицированный 0-20 мА
3. унифицированный 4-20 мА
4. унифицированный 0-10 В
5. Напряжение 0 … 75 мВ
6. Напряжение 0 … 200 мВ
7. Напряжение 0 … 2В
8. ТСМ 50М, W100=1,426, -50 … +200°С
9. ТСМ 100М, W100=1,426, -50 … +200°С
10. ТСМ гр.23, -50 … +180°С
11. ТСП 50П, W100=1,391, -50 … +650°С
12. ТСП 100П, W100=1,391, -50 … +650°С
13. ТСП гр.21, -50 … +650°С
14. Термопара ТХА, 0°…+1300°С
15. Термопара ТХК, 0°…+800°С
16. Термопара ТЖК (J), 0°...+1100°С
17. Термопара ТХКн (E), 0°...+850°С
18. Термопара ТПП10 (S), 0°...+1600°С
19. Термопара ТПР (B), 0°...+1800°С
20. Термопара ТВР-1 (А-1), 0°...+2500°С

1. 0-5 мА
2. 0-20 мА
3. 4-20 мА
4. 0-10В

• Т - транзисторные выходы
• Р - релейные выходы
• С - симисторные выходы
• СР – симисторные выходы (DO1, DO2) и релейные выходы (DO3, DO4)

• 220 - 220В переменного тока
• 24 - 24В постоянного тока

• UA - украинское
• EN - английское
