МИК-51 Контроллер микропроцессорный / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
МИК-51

Тип:
Контроллер микропроцессорный

ТУ:


Краткое тех. описание:
Позволяет без особых усилий осуществлять контроль и управление для различного рода оборудования

Цена МИК-51:
Уточняйте по телефону или через обратную связь.

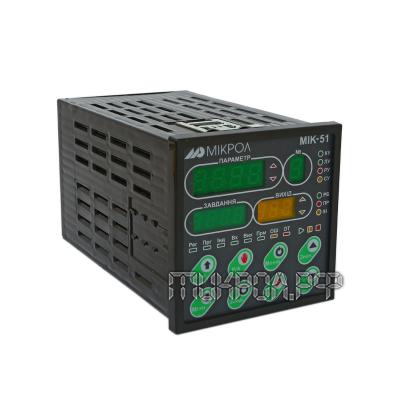

Контроллер микропроцессорный МИК-51

МИК-51 имеет очень скромные габариты, а так же многофункциональность, которая потрясает и радует. Контроллеры данной серии имеют одну самую важную функцию, без которой они бы не были настолько популярны, данная функция заключается во всевозможном управлении всех процессов организации оборудования на производстве. Самое важное без чего не сможет полноценно функционировать любая сеть оборудований это автоматическое и логическое регулирование технологическими процессами.

Контроллер микропроцессорный МИК-51 как раз то изобретение, которое позволяет без особых усилий осуществлять контроль и управление для различного рода оборудования. Его можно сравнить с пультом управления, без которого не возможна нормальная работа крупной системы. Все, что вам нужно для настройки данного контроллера, находится на главном интерфейсе и позволяет с легкостью управлять всеми процессами одновременно. Задав нужные параметры для нужд определенного рода, можно расслабиться и полностью передать все управление изделию МИК-51. Что уже и сделали многие у себя на производствах.

Любая математическая обработка информации приводит к выделению проблем различного вида, а так же к способу их решения. Если поломка не сильно серьезная то порой данный аппарат может справиться с ее решением самостоятельно, но при возникновении проблемы высокого уровня, МИК-51 может просто дать вам знать, что данная проблема имеет место быть, а вот разбираться с ней вам придется самому.

Данный контроллер является новшеством в сфере промышленности и можно с уверенностью сказать, что изобретение приобрело большую популярность среди подобного рода открытий. Многие установившие данный аппарат на фабриках и заводах могут признаться, что им стало намного легче следить за управлением различного рода оборудования и тем самым они полностью освободили себя от этой обязанности.

Можно долго обсуждать плюсы МИК-51, но самый оптимальный вариант протестировать его уже непосредственно на практике. Так как лучше всего все увидеть собственными глазами и понять всю структуру работы самостоятельно.
Функциональные возможности
  • Программируемый логический контроллер МИК-51 это - проектно-компонуемое изделие, которое позволяет пользователю выбрать нужный комплект модулей и блоков согласно числу и виду входных-выходных сигналов
  • Встроенные средства самодиагностики: сигнализация и идентификация неисправностей, о выходе сигналов за допустимые границы, о сбоях в ОЗУ, нарушении обмена по сети и т.п.
  • Компактный малоканальный многофункциональный высокопроизводительный микропроцессорный контроллер.
  • Автоматическое регулирование и логическое управление технологическими

В многофункциональных микропроцессорных контроллерах МИК-51 имеется развитая система межконтроллерного обмена, с помощью которой контроллеры могут объединяться в локальную или распределенную управляющую сеть. В сети контроллеры могут обмениваться информацией, как с компьютером, так и между собой. Данная функция обеспечивает возможность организации распределенной обработки данных, а также увеличения числа каналов ввода-вывода. При использовании функции межконтроллерного обмена значительно снижается информационная нагрузка на сеть.

Программирование контроллера выполняется с помощью клавиш передней панели или по интерфейсу с помощью специального программного обеспечения - визуального редактора FBD-программ АЛЬФА. В качестве языка программирования в системе реализован язык функциональных блоковых диаграм Fnction Block Diagram (FBD), предоставляющий пользователю механизм объектного визуального программирования. Система программирования реализована в соответствии с требованиями стандарта Международной Электротехнической Комиссии (МЭК) IEC 1131-3.

Редактор FBD-программ АЛЬФА имеет встроенный отладчик программ, систему логического контроля состояния программы, возможности документирования программ, печати, представления программы в виде таблицы и др.

Математическая обработка информации

Контроллер МИК-51 содержит библиотеку функциональных блоков, достаточную для того, чтобы решать сравнительно сложные задачи автоматического регулирования и логико-программного управления.

Библиотека функциональных блоков условно разделена на разделы:
  • Функциональные блоки ввода-вывода: интерфейсный ввод-вывод, аналоговый ввод-вывод, дискретный ввод-вывод, импульсный ввод.
  • Математические функциональные блоки: умножение, суммирование с маштабированием, деление, корень квадратный, абсолютное значение,интегрирование, дифференциирование с задержкой.
  • Логические функциональные блоки: Логическое И, многовходовое И, Логическое ИЛИ, многовходовое ИЛИ, исключающее ИЛИ, мажорирование, триггер, регистр, выделение фронта.
  • Функциональные блоки управления программой: минимум, максимум, скользящее средние, задержка, экмтремум, ограничение, ограничение скорости, переключатель по номеру, компаратор, таймер, счетчик, мультивибратор, одновибраор, импульсатор.
  • Функциональные блоки управления технологическим процессом: фильтр, масштабирование, кусочно-линейная функция, уставка аналоговая, уставка времени, программный задатчик,таймер сигнализатор реального времени, линейное изменение параметра, регулятор аналоговый, регулятор каскадный, регулятор импульсный, пользовательская панель.
  • Функциональные блоки дельта-регуляторов: регуляторы аналоговые и импульсные с расширенными функциями, дельта-регулятор.

Количество входов-выходов контроллера

В базовой модели:

  • Аналоговые входа - 4 (2 универсальных, 2 унифицированных).
  • Аналоговые выхода - 1.
  • Дискретные входа - 3.
  • Дискретные выхода - 5.

Модели и коды модулей расширения (УСО):

  • МР-51-01: 8 дискретных входов.
  • МР-51-02: 4 дискретных входа, 4 дискретных выхода.
  • МР-51-03: 8 дискретных выходов.
  • МР-51-04: 8 дискретных входов, 1 аналоговый выход.
  • МР-51-05: 4 дискретных входа, 4 дискретных выхода, 1 аналоговый выход.
  • МР-51-06: 8 дискретных выходов, 1 аналоговый выход.
  • МР-51-07: 3 аналоговых входа.
  • МР-51-11: 16 дискретных входов, 1 аналоговый выход.
  • МР-51-13: 8 дискретных входа, 8 дискретных выхода, 1 аналоговый выход.
  • МР-51-15: 16 дискретных выходов, 1 аналоговый выход.

В контроллере модели МИК-51 предусмотрена установка только одного модуля расширения.

Характеристики входных сигналов
  • Сигналы от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) по ДСТУ 2837-94, DIN 584-1.
  • Сигналы от термометров сопротивлений ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt50, Pt100 по ДСТУ 2858-94.
  • Унифицированные аналоговые сигналы постоянного тока 0-5мА, 0-20мА, 4-20мА; 0-10В по ГОСТ26.011-80.
  • Дискретные и импульсные сигналы: 24В постоянного тока, лог."1" напряжением от 19 до 32 В; лог."0" напряжением от 0 до 7 В.

Групповая развязка

  • Максимальная частота следования импульсов 3кГц для импульсного входа.
Характеристики выходных сигналов
  • Унифицированный аналоговый сигнал постоянного тока 0-5мА, 0-20мА, 4-20мА; 0-10В по ГОСТ26.011-80.
  • Дискретные и импульсные сигналы: реле 220В 8А, оптосимистор с внутренней схемой перехода через ноль до 600В-50мА, твердотельное реле 60В-1ААС/2АDC, транзистор ОК 40В 100мА ( в зависимости от заказа). Групповая развязка.
Технические характеристики
  • Объем памяти: ПЗУ - 128 кбайт, ОЗУ - 4 кбайт.
  • Текущее время (таймеры, программные задатчики и т.д.), постоянные времени, интервалы от 0 до 9999 с, от 0 до 9999 ч, таймер реального времени с батареей резервного питания.
  • Время цикла: не более 0.1.
  • Количество алгоблоков - до 99.
  • Погрешности преобразования: АЦП: ±0.2%; ЦАП: ±0.2%.
  • Трехуровневая (по входу, выходу и питанию) гальваническая изоляция.
  • Сохранение информации при отключении питания.
  • Время сохранения информации при отключении питания - 10 лет.
  • Канал интерфейсной связи RS-485.
  • Скорость обмена - до 921 Кбит/с.
  • Температура окружающей среды: от от -40°С до +70°С.
  • Напряжение питания: от сети переменного тока ~220(+22,-33)В, (50±1)Гц.
  • Потребляемая мощность: не более 13 ВА.
  • Корпус (ВхШхГ): щитовой 96х96х170 мм DIN43700, IP30.
  • Монтажная глубина: 190 мм.
  • Масса блока: не более 1,0 кг.
