Cредства технического обслуживания локомотивных радиостанций СТОР-КРП

Средства технического обслуживания СТОР-КРП предназначены для обеспечения технического обслуживания и ремонта радиостанции РВ-1.1М и входящих в нее блоков и узлов в условиях КРП; обеспечивают проверку работоспособности проверяемых узлов и блоков, регулировку и установку требуемых параметров сигналов, измерение электрических параметров и характеристик.

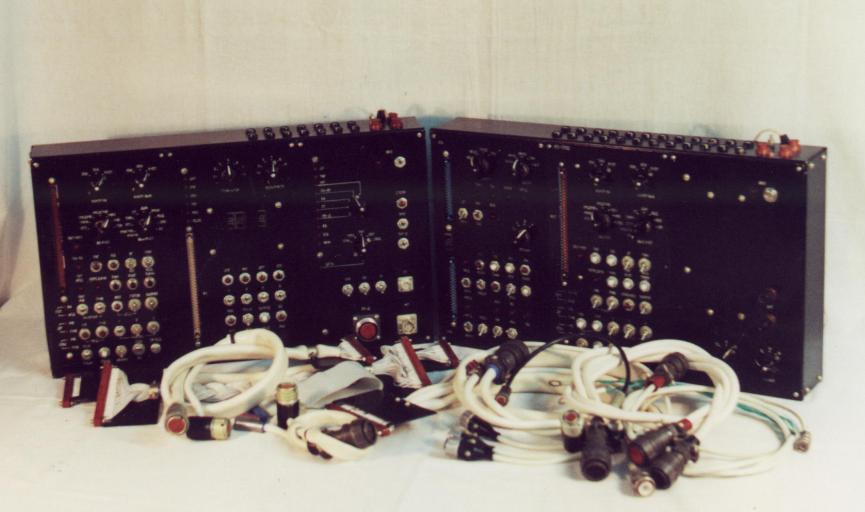

В состав СТОР-КРП входят:

• технологическое приспособление ТП12 для проверки и ремонта приемопередатчиков ППК, ППУ, антенно-согласующего устройства и радиостанции в целом;
• технологическое приспособление ТП11 для проверки и ремонта пультов управления ПУ-ЛП, ПУ-Д, громкоговорителя, микротелефонной трубки и блока автоматики;
• тестер пульта управления для проверки работоспособности и определения неисправного блока радиостанции;
• комплект кабелей для подключения проверяемых радиостанций и отдельных блоков к стендам;
• микросхема ПЗУ с программой проверки работы блока автоматики.

Стенды ТП11 и ТП12 предназначены для эксплуатации на контрольно-ремонтных пунктах и обеспечивают коммутацию режимов работы, формирование управляющих и тестовых сигналов, проверку и регулировку блоков. При проверке и регулировке используются стандартные измерительные приборы. Питание стендов и проверяемых блоков и узлов (кроме радиостанции) осуществляется от сети переменного тока 220В.

Тестер при его подключении между коробкой распределительной и пультом ПУ-ЛП обеспечивает возможность определения работоспособности пультов ПУ-ЛП, ПУ-Д, блока автоматики БА, приёмопередатчика ППК, громкоговорителя и микрофонных трубок непосредственно на локомотиве.

Разработаны технические указания по обслуживанию и ремонту радиостанций РВ.1.1М, которые содержат технологические карты для проверки и ремонта радиостанции и входящих в неё узлов и блоков, а также справочные данные по оригинальным микросхемам, используемым в радиостанции.
