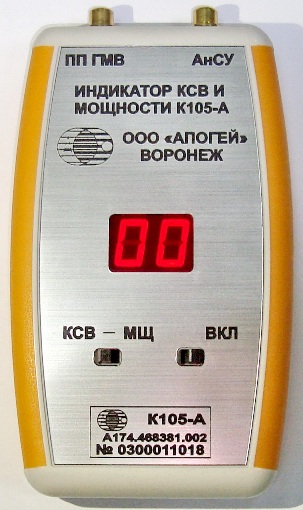

Индикатор коэффициента стоячей волны и мощности КВ диапазона К105-А

А174.464424.020 ТУ

Предлагаемое устройство,  является   компактным, простого  в обращении и недорогим  индикатором  коэффициента стоячей волны и  отдаваемой в антенну полезной мощности. Устройство применимо  для  для всех типов локомотивных и стационарных радиостанций КВ диапазона, эксплуатируемых в настоящее время на железных дорогах России.

• Прибор предельно прост в обращении, не требует специального обслуживания, размещен в ударопрочном литом алюминиевом корпусе «карманных» габаритов.
• Подключается   в разрыв  между  выходом  КВ передатчика и АнСУ. Встроенный  микропроцессор в течении не более 1 секунды  выводит результаты измерения на светодиодный индикатор.
• Удобен при настройке и контроле  параметров АФУ, учитывая тот факт, что прибор показывает только полезную (отдаваемую в антенну) мощность.
• Питание индикатора осуществляется  от аккумуляторных батарей, либо  от гальванических элементов типоразмера АА.
•  Одного заряда аккумулятора достаточно для 10 часов непрерывной работы.

Технические характеристики

• предел измерения КСВ  1…20  с погрешностью 1 МЗР;
• предел измерения  полезной мощности  2…20 Вт с погрешностью ±15%;
•  габаритные размеры  143х70х27 мм;
•  вес  250 грамм;

В комплект поставки входят:

• ндикатор А174.468381.002                                – 1 шт.;

• кабель №1 А174.685661.007                              -  1 шт.;

• кабель №2 А174.685661.008                              -  1 шт.

•  зарядное устройство                                         – 1 шт.;

•  аккумулятор NiMH  типоразмера АА  1,2 В    - 2 шт.

• Руководство по эксплуатации.                          – 1 шт.;

• Паспорт.                                                               – 1 шт.;
