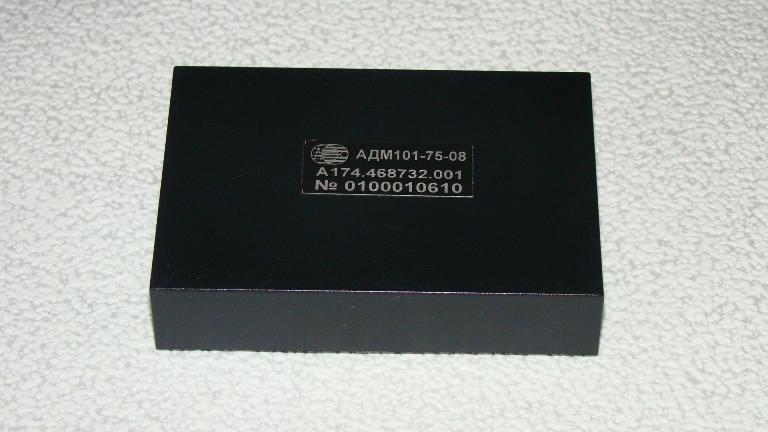

Активный делитель мощности
А174.468732.001 ТУ
Предназначен для работы в согласованных радиотрактах,
создания многоканальных устройств (высокочастотные коммутаторы, устройства
многократного использования и др.).
Обеспечивает высокий уровень развязки между выходами,
компенсацию потерь входного сигнала, круглосуточный режим работы.
Электрические характеристики:
| Количество входов |
1 |
| Количество выходов |
8 |
| Диапазон рабочих частот, МГц |
1.0 - 50.0 |
| Коэффициент усиления, дБ |
7 - 8 |
| Коэффициент стоячей волны, дБ |
1.1 - 1.3 |
| Переходное затухание между выходами, дБ |
-30 ... -40 |
| Входное (Выходное) сопротивление, Ом (АДМ101-50-08 ) |
50 |
| Входное (Выходное) сопротивление, Ом (АДМ101-75-08 ) |
75 |
| Динамический диапазон по интермодуляции не менее, дБ |
85 |
| Мощность потребления, Вт |
2 |
| Напряжение питания, В |
15 |
| Масса, Кг не более |
0.2 |
| Рабочая температура, °С |
-40 ... +50 |
