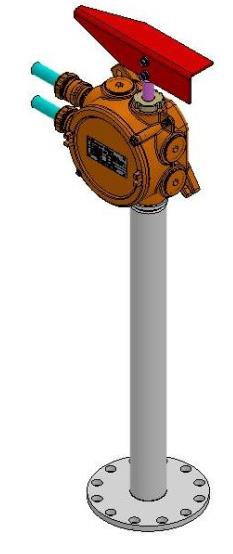

Блок конечных выключателей БКВ-01

Изготавливаются по ТУ 4218-007-66772402-2016 (аналог УКП-03).

Блок конечных выключателей БКВ-01 предназначен для дискретной электрической сигнализации крайних положений запорного органа кранов DN 150-1400 мм, могут применяться на других агрегатах и сооружениях, где необходима регистрация крайних положений подвижных частей с углом поворота не более 90 °.
БКВ-01 предназначены для эксплуатации в условиях, нормированных для исполнения УХЛ, категории 1 согласно ГОСТ 15150-69, для работы при температурах от минус 60 до плюс 45 ºС и верхнем значении относительной влажности 98 % (при температуре 25 ºС) и более низких температурах без конденсации влаги. Место размещения на открытом воздухе.
Блоки БКВ-01 имеют уровень взрывозащиты «взрывобезопасное электрооборудование», вид взрывозащиты «взрывонепроницаемая оболочка», маркировку взрывозащиты «1ExdIIВT6» и могут устанавливаться во взрывоопасных зонах класса 1 и 2 (классы по ГОСТ 30852.9-2002) категорий IIA, IIB (категории по ГОСТ 30852.11-2002) и температурных классов T1, T2, T3, T4, T5, T6 (температурные классы по ГОСТ 30852.5-2002).

Блоки конечных выключателей БКВ-01 и модули управления электропневматические ЭПМУ-10 изготавливается в соответствии с ТУ 4218-007-66772402-2016 и ТУ 4318-008-66772402-2017 и соответствует требованиям СТО Газпром 9001-2018 сертификат соответствия «ИНТЕРГАЗСЕРТ» - №ОГН1.RU.1401.K00092 и техническому регламенту таможенного союза ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением».

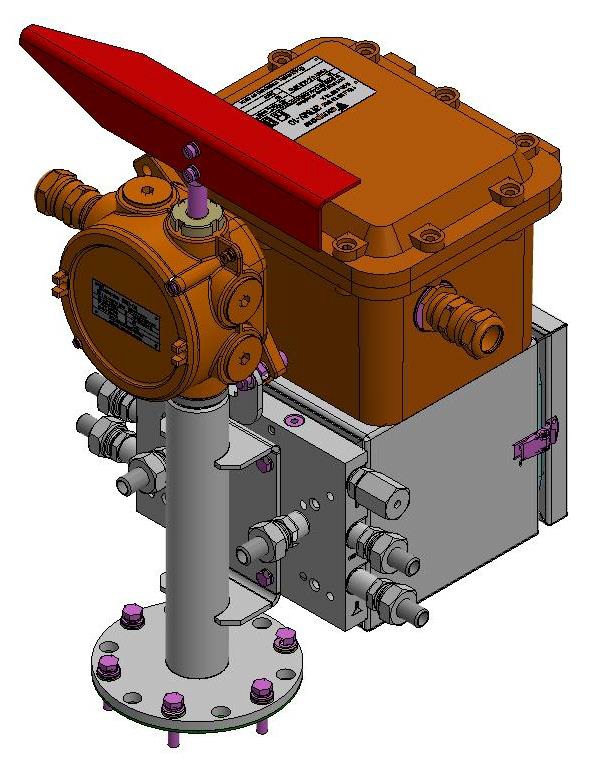

Сборочный узел БКВ-01 и ЭПМУ-10:
