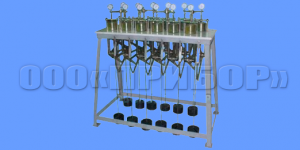

Прибор для уплотнения грунтов перед сдвигом УГПС-12М
Описание
Прибор для уплотнения грунтов перед сдвигом УГПС предназначен для
обеспечения в пробах соответствия между давлением и плотностью глинистых
грунтов перед их испытанием на сдвиг. Это достигается путем обжатия заданной
нагрузкой проб грунта , помещенных в ванну с водой.
Технические характеристики
| Наименование параметра |
Значение |
| Площадь поперечного сечения
образца, см2 |
40 |
| Давление на образец, МПа |
0.032....1.0 |
| Количество одновременно
исследуемых образцов, шт |
12 |
| Габаритные размеры, мм
длина
ширина
высота |
1270
720
1335 |
| Масса грузов, кг |
189,6±0,324 |
| Масса прибора без грузов, кг |
240 |
Комплект поставки
| № |
Обозначение |
Наименование |
Кол-во |
Примечан. |
| 1 |
УГПС-12М |
Прибор для уплотнения грунтов перед
сдвигом
|
1 |
|
| 2 |
-- |
Шарик 12...15
|
12 |
|
| 3 |
4000 |
Ключ-пластина |
1 |
|
| 4 |
5000 |
Ключ для сборки стакана
|
1 |
|
| 5 |
0040 |
Рым для штампов
|
2 |
|
| 6 |
0049 |
Ключ |
1 |
|
| 7 |
Г120-0,8 |
Груз
|
12 |
|
| 8 |
Г120-1 |
Груз
|
12 |
|
| 9 |
Г120-2 |
Груз
|
12 |
|
| 10 |
Г120-4 |
Груз
|
36 |
|
| 11 |
|
Индикаторы ИЧ |
12 |
|
| 12 |
УГПС ПС |
Паспорт |
1 |
|
|
