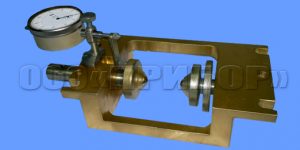

Приставка к прибору ВСВ-25М
ОписаниеПриставка применяется совместно со сдвиговым прибором ВСВ-25М и
предназначена для определения механических свойств образцов скальных грунтов,
как правильной, так и неправильной формы (максимальная молекулярная влажность,
граница раскатывания, удельное сопротивление пенетрации).
Параметры испытываемых образцов грунта, максимальные деформации образцов или
образца и фильтров, максимальные нагрузки на них и их деформации, сведены втаблице
|
№ |
Наименование определений |
Диаметр образца, мм |
Высота образца, мм |
Макс. нагрузки на образец, Н 101 |
Макс. деф-ция на образец, мм |
Основание, ГОСТ |
|
Образцы грунта неправильной формы |
|
1 |
Механические свойства |
сторона не более 25 |
сторона не более 45 |
1000 |
10 |
24941-81 |
|
Образцы грунта правильной формы |
|
2 |
Механические св-ва
свальных грунтов |
40 |
60 |
1000 |
10 |
21153.2-84 |
|
3 |
Граница раскатывания |
50 |
2 |
400 |
50 |
5180-84 |
|
4 |
Максимальная
молекулярнаявлагоёмкость |
50 |
2 |
200 |
50 |
РСН 51-84 |
|
5 |
Удельное сопротивлениепенетрации |
71,4 |
35 |
200 |
20 |
РСН 51-84 |
Параметры рабочих органов приставки
| № |
Наименование раб. органов |
Диаметр, мм |
Высота,
мм |
Угол при
вершине,о |
Класс
шероховатости по ГОСТ 278978 |
Твердость
по Роквеллу, HRC единц |
Основание, ГОСТ |
| 1 |
Сферические инденторы |
15±0,05 |
|
|
не ниже 7 |
60-65 |
24941-81 |
| 2 |
Плоские диски |
52 |
10 |
|
|
55-60 |
21153.284,26447-85 |
| 3 |
Конусный
индентор |
|
38 |
30 |
|
|
5180-84 |
Погрешность измерений, производимых с помощью приставки
| № |
Наименование измерений |
Величина погрешности |
Единица измерения |
Основание, ГОСТ |
| 1 |
Нагрузка на образец |
±5 |
% |
26447-85 |
| 2 |
Деформация на образец |
0,1 |
мм |
26447-85 |
Комплект поставки
| № |
Обозначение |
Наименование |
Кол-во |
Примечание |
| 1 |
ИЭ-ПВСВ.000 |
Приставка к прибору сдвиговому ВСВ-25М |
1 |
* |
| 2 |
|
Паспорт |
1 |
|
*-в комплект поставки индикатор
часового типа ИЧ-10 не входит
|
