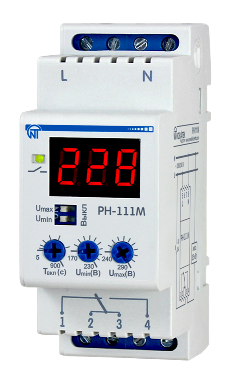

Однофазное реле напряжения РН-111М

Предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

Страна-производитель товара: Россия

Дополнительные характеристики:

• Номинальное напряжение: 220/230 В
• Индикация: Светодиоды, индикатор
• Максимальный ток нагрузки: 16 А
• Сечение проводов для подключения к клеммам: 0,3 – 3,3 мм2
• Отключение контроля Umin/Umax: Да
• Габаритные размеры (два модуля типа S) H*B*L, mm 90*36*64,5
• Масса, не более, кг 0,10

Описание

Реле напряжения РН-111М предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.

Реле может работать в четырех независимых режимах:

• реле напряжения;
• реле минимального напряжения;
• реле максимального напряжения;
• реле времени с задержкой на включение.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

• текущее действующее значение напряжения;
• точное значение устанавливаемого параметра;
• время автоматического повторного включения (АПВ);
• аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

• порог срабатывания по максимально допустимому значению напряжения;
• порог срабатывания по минимально допустимому значению напряжения;
• задержку времени включения нагрузки после восстановления параметров сети.
