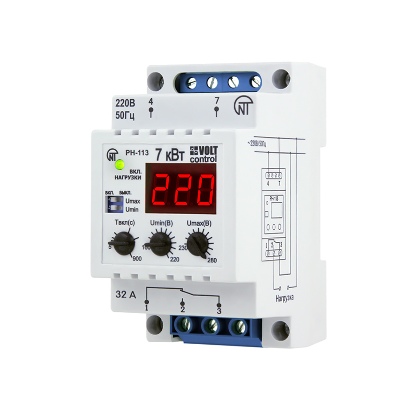

Однофазное реле напряжения РН-113

Реле напряжения РН-113 предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

Страна-производитель товара: Россия

Дополнительные характеристики:

• Номинальное напряжение: 230 В
• Максимальный коммутируемый ток: 32 А
• Отключение контроля Umin/Umax: Да
• Индикация: Светодиоды, индикатор
• Сечение проводов для подключения к клеммам входных контактов: 0,3 – 3,3 мм2
• Диапазон регулирования по Umin, В 160 – 220
• Диапазон регулирования по Umах, В 230 – 280
• Диапазон регулирования по Твкл, с 5 –900
• Габаритные размеры (три модуля типа S) H*B*L, мм 90*52,6*66,3
• Масса, не более, кг 0,15

Описание

Реле напряжения РН-113 предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.

Реле может работать в четырех независимых режимах, как:

— Реле напряжения;

-реле минимального напряжения;

-реле максимального напряжения;

-реле времени с задержкой на включение.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

— текущее действующее значение напряжения;

— точное значение устанавливаемого параметра;

— время оставшееся до момента повторного включения нагрузки;

— аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

— порог срабатывания по максимально допустимому значению напряжения;

— порог срабатывания по минимально допустимому значению напряжения;

— задержку времени включения нагрузки после восстановления параметров сети.
