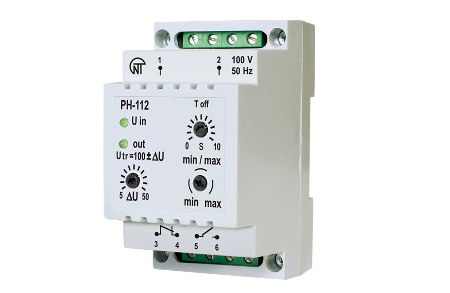

Реле напряжения РН-112

Универсальное электронное реле максимального/минимального напряжения РН-112 предназначено для контроля допустимой величины и наличия напряжения с номинальными параметрами 100 В, 50 Гц и коммутации электрических цепей в устройствах защиты и автоматики электроустановок выше 1000 В.

Страна-производитель товара: Россия

Дополнительные характеристики:

• Номинальное напряжение, В 100
• Максимальный коммутируемый ток выходных контактов, А 5
• Индикация: Светодиоды
• Сечение проводов для подключения к клеммам, мм² 0,5 – 2
• Диапазон регулирования уставки по Umin, В 50 – 95;
• Диапазон регулирования уставки по Umах, В 105 – 150;
• Диапазон регулирования времени срабатывания, с 0,1 – 10
• Масса, кг, не более 0,15

Описание

Универсальное электронное реле максимального/минимального напряжения РН-112 предназначено для контроля допустимой величины и наличия напряжения с номинальными параметрами 100 В, 50 Гц и коммутации электрических цепей в устройствах защиты и автоматики электроустановок выше 1000 В.

Реле напряжения обеспечивает три режима работы:

• режим реле минимального напряжения (срабатывание только по минимальному порогу);

• режим реле максимального напряжения (срабатывание только по макс. порогу),

• режим симметричных уставок (срабатывание по обоим порогам).

Светодиоды индицируют:

• наличие напряжения в сети;

• состояние нагрузки (включена / отключена).

На лицевую панель устройства выведены следующие органы управления:

• переключатель режима работы реле;

• регулировка порога срабатывания реле по напряжению ( в процентах от номинального напряжения);

• установка времени срабатывания реле при достижении пороговых значений по напряжению.
