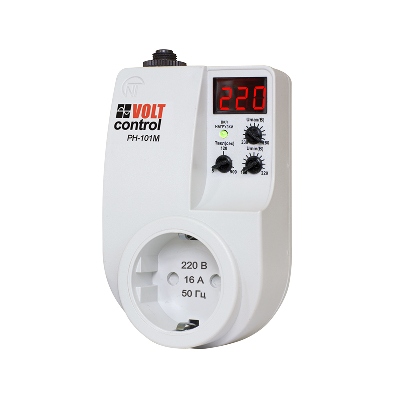

Реле напряжения РН-101М

Предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления параметров сети.

Страна-производитель товара: Россия

Дополнительные характеристики:

• Номинальное напряжение 230 В
• Максимальный коммутируемый ток , А 16
• Мощность нагрузки до 3,5 кВт
• Индикация: Светодиоды, индикатор
• Диапазон регулирования: – срабатывания по Umin, В 160 – 220;
• Диапазон регулирования: – срабатывания по Umах, В 230 – 280
• Диапазон регулирования: – время автоматического повторного включения, 5 – 900;
• Вес: 0,170кг

Описание

Реле напряжения РН-101М предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления всех параметров сети.

Кроме того реле контроля напряжения:

• защищает нагрузку от высокочастотных и высоковольтных импульсных помех;

• отключение нагрузки при перегрузке по току (при токе выше 16 А);

• индицирует действующее значение напряжения в сети.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

• текущее действующее значение напряжения;

• точное значение устанавливаемого параметра;

• время оставшееся до момента повторного включения нагрузки;

• аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

• порог срабатывания по максимально допустимому значению напряжения;

• порог срабатывания по минимально допустимому значению напряжения;

• задержку времени включения нагрузки после восстановления параметров сети.
