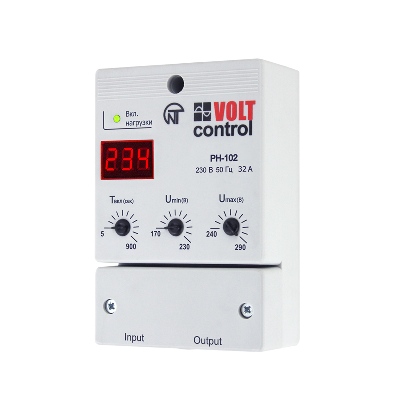

Реле напряжения РН-102

Предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

Страна-производитель товара: Россия

Дополнительные характеристики:

• Номинальное напряжение В 240
• Максимальный коммутируемый ток (активной нагрузки), не менее А 32
• Индикация: Светодиод, индикатор
• Сечение проводников соединительных клемм - 0,3-3,3 мм2
• Диапазон регулирования: -срабатывания по Umin 180 – 240В; -срабатывания по Umах 250 – 300В; -времени АПВ 5 –900с
• Габаритные размеры мм 125 х 80 х 43
• Вес: 0,25кг

Описание

Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.

Реле может работать в четырех независимых режимах:

• реле напряжения;

• реле минимального напряжения;

• реле максимального напряжения;

• реле времени с задержкой на включение.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

• текущее действующее значение напряжения;

• точное значение устанавливаемого параметра;

• время автоматического повторного включения (АПВ);

• аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

• порог срабатывания по максимально допустимому значению напряжения;

• порог срабатывания по минимально допустимому значению напряжения;

• задержку времени включения нагрузки после восстановления параметров сети.

В состав РН-102 входит сетевой фильтр, защищающий подключаемую нагрузку от высоковольтных импульсных помех.
