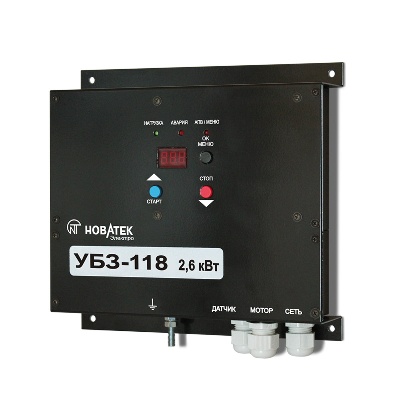

Универсальный блок защиты УБЗ-118

Описание

УБЗ-118 предназначен для защиты однофазных асинхронных электродвигателей мощностью до 2,6 кВт (в сетях 220 В, 50 Гц), работающих с одним фазосдвигающим конденсатором (схема включения двигателя без пускового конденсатора).

Прибор обеспечивает постоянный контроль параметров сетевого напряжения и тока, потребляемого двигателем.

В УБЗ-118 предусмотрен внешний вход для дистанционного пуска или остановки двигателя.

Предусмотрена возможность установки фазосдвигающего конденсатора непосредственно в корпус самого прибора.

УБЗ-118 обеспечивает защиту в следующих ситуациях:

• некачественное сетевое напряжение;

• механические перегрузки двигателя (определяемые по току, потребляемому двигателем);

• исчезновение крутящего момента на валу двигателя (“сухой ход”);

• затянутый пуск или блокировка ротора;

• тепловой перегруз (тепловая модель двигателя).

По каждому типу защиты возможно разрешение или запрет автоматического повторного включения (АПВ) двигателя.
