Образцовый генератор синусоидального напряжения ОГСН

Образцовый генератор синусоидального напряжения ОГСН предназначен для использования при поверке вольтметров переменного тока от 100 до 280 В и цифровых частотомеров в диапазоне от 40 до 64,99 Гц.

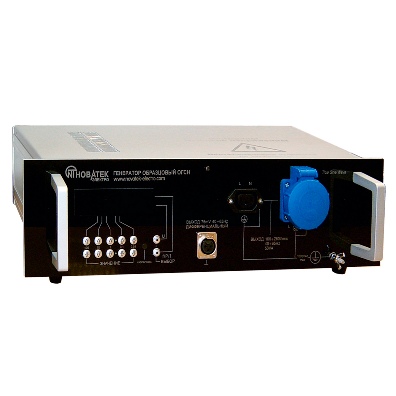

ОГСН выполнен в едином корпусе настольного исполнения. Выходное напряжение и частота, генерируемые прибором, отображаются на дисплее.

ОГСН относится к оборудованию, эксплуатируемому в производственных помещениях вне жилых домов.

ОГСН имеет два предохранителя по цепи питания, размером 20х5 мм, 4 А.

ОГСН является многофункциональным, взаимозаменяемым, ремонтируемым изделием.

Рабочие условия применения

ОГСН предназначен для эксплуатации при температуре от 20 °С до 30 °С, относительной влажности не более 75 %.

ОГСН предназначен для эксплуатации при атмосферном давлении 84 – 106,7 кПа (630 – 800 мм рт. ст).

По устойчивости к механическим воздействиям ОГСН относится к виброустойчивым и вибропрочным, группа N1 ГОСТ 12997-84.

Степень защиты по ГОСТ 14254-96 для ОГСН – IP20.

По степени защиты от поражения электрическим током ОГСН соответствует оборудованию класса I по ГОСТ 12.2.091-2001.

Электропитание ОГСН осуществляется от сети переменного тока напряжением (230±10) В, частотой (50 ± 0,5) Гц. Включение ОГСН осуществляется при помощи сетевого кабеля и выключателя сети питания, расположенного на задней стенке корпуса ОГСН.

ОГСН не предназначен для установки и эксплуатации во взрывоопасных и пожароопасных зонах по ПУЭ.
