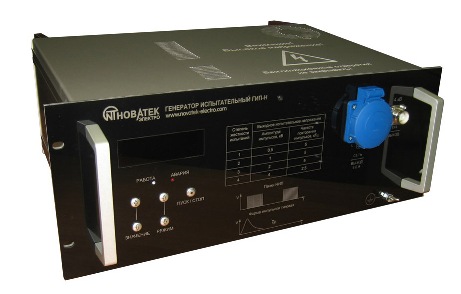

Генератор испытательный ГИП-Н
В процессе работы любой электронный, радиоэлектронный или электротехнический
прибор испытывает нагрузку от внешних магнитоэлектрических помех (шумов)
различной формы и амплитуды. Главной задачей совместимости технических средств
(ТС) выступает их восприимчивость бесперебойно функционировать в таких условиях,
а именно, под действием самопроизвольных и неестественных помех. Вся аппаратура
бытового и промышленного предназначения должно быть сертифицирована на
устойчивую работу к воздействию различных помех.
Испытательный генератор наносекундных импульсных помех (ГИП-Н) предназначен для
создания импульсов или нормированных пачек наносекундных импульсных помех (НИП)
в электрической сети и сигнальных цепях во время проведения испытаний
технических средств, подверженных влиянию НИП по IEC61000-4-4:2006.
Величина максимального тока потребления лабораторным оборудованием при сетевом
напряжении в 230 В (50Гц) составляет 6А.
Данный прибор обеспечивает асинхронную (по отношению к напряжению питающей сети)
генерацию НИП с отрицательной и положительной полярностями.
КОМПЛЕКТНОСТЬ
В комплект поставки входит:
-
Испытательный генератор ГИП-Н — 1 шт.
-
Сетевой кабель с фильтром на проводе — 1 шт.
-
Провод заземления к столику ЕК 1 шт. (отдельный заказ)
-
Коаксиальный кабель — 1 шт. (отдельный заказ)
-
Столик испытательный ЕК — 1 шт. (отдельный заказ)
-
Импульсный делитель напряжения ИДН 5-40/1 — 1 шт. (отдельный заказ)
-
Нагрузка волновая 50 Ω (СР-50-165 ФВ) 1 шт. — (отдельный заказ)
-
Нагрузка волновая 50 Ω (СР-50-1ПВ и СР-50-74ПВ) — 1 шт. (отдельный заказ)
-
Руководство по эксплуатации — 1 шт.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И ТРЕБОВАНИЯ
ГИП-Н разработан с учетом всех потребностей для данного типа устройств при
эксплуатации на производстве, в лабораториях и других учреждениях.
Встроенный специальный блок ГИП-Н позволяет контролировать заземление
генератора, а также правильное подключение проводов (нуля и фазы).
Удобная интуитивно-понятная панель управления с кнопочной клавиатурой и
светодиодным табло обеспечивает быстрое управление ходом исполнения тестов.
Широкий диапазон генерируемых напряжений для тестирования лабораторных приборов
варьируется от 0.5 кВ до 4 кВ согласно IEC61000-4-4:2006.
|
