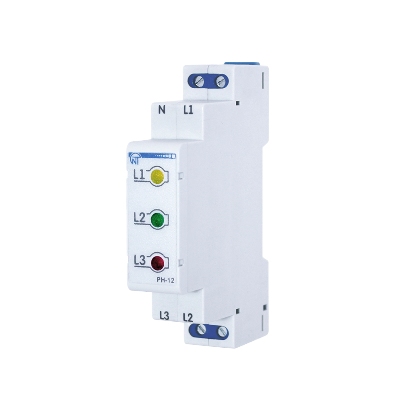

Индикатор фаз РН-12

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Страна-производитель товара: Россия

Дополнительные характеристики:

• 1. Индикация: Светодиоды
• 2. Габариты: 90*18*64,5
• 3. Вес: 0,08кг

Описание

Индикатор фаз РН-12 предназначен для индикации наличия фазных напряжений в трёхфазной сети переменного тока.

Подключение изделия:

Для обеспечения надежности электрических соединений следует использовать гибкие (многопроволочные) провода с изоляцией на напряжение не менее 450 В, концы которых необходимо зачистить от изоляции на 5±0,5 мм и обжать втулочными наконечниками.

Рекомендуется использовать провода сечением не менее 1 мм2 для подключения к клеммам входных контактов. Крепление проводов должно исключать механические повреждения, скручивание и стирание изоляции проводов.

НЕ ДОПУСКАЕТСЯ ОСТАВЛЯТЬ ОГОЛЕННЫЕ УЧАСТКИ ПРОВОДА,  ВЫСТУПАЮЩИЕ ЗА ПРЕДЕЛЫ КЛЕММНИКА.

Для надежного контакта необходимо производить затяжку винтов клеммника с усилием.

При уменьшении момента затяжки – место соединения нагревается, может оплавиться клеммник и загореться провод. При увеличении момента затяжки – возможен срыв резьбы винтов клеммника или пережимание подсоединенного провода.

Подключить изделие (клеммы L1, L2, L3, N) к электрической сети.

Подать напряжение питания.

При подаче на РН-12 напряжения изделие индицирует его наличие на фазах, соответствующих маркировке, относительно нулевого провода.
