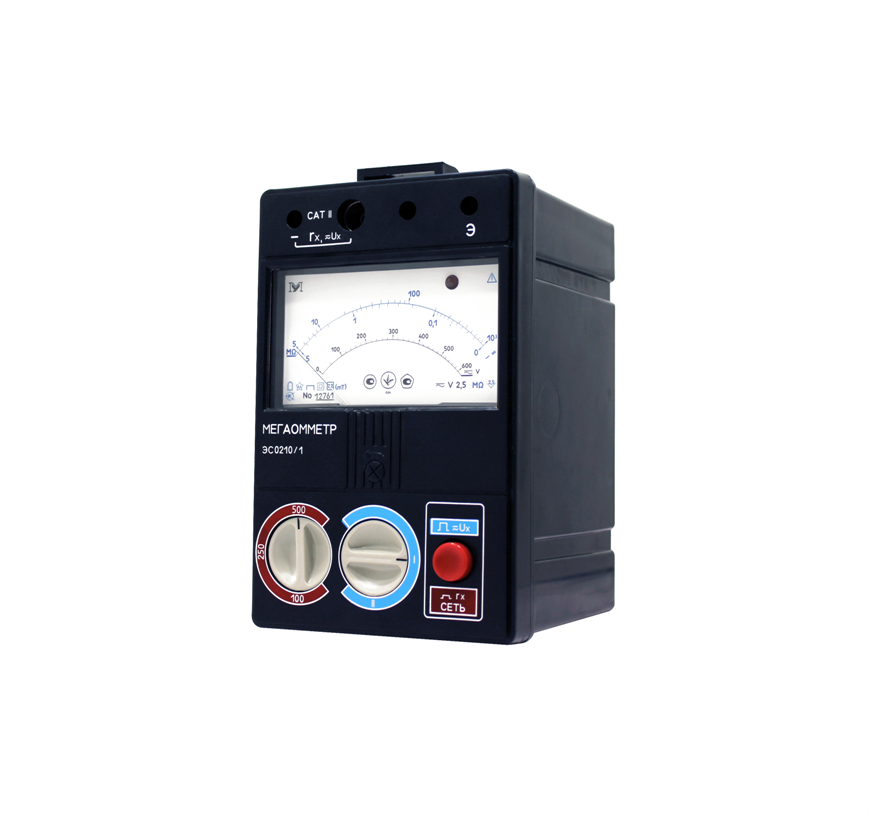

Мегаомметры ЭС0210/1
Мегаомметры ЭС0210
предназначены для измерения сопротивления изоляции электрических цепей, не
находящихся под напряжением и измерения действующего значения переменного
или величины постоянного напряжения на измеряемом объекте. Мегаомметры
обеспечивают разряд емкости объекта после проведения измерения.
Описание
Мегаомметры ЭС0210 построены по схеме измерителя отношений с логарифмической
шкалой и состоят из следующих основных узлов: генератора переменного тока (для
ЭС0210Г); трансформатора (для ЭС0210); преобразователя; электронного измерителя.
Преобразователь предназначен для получения стабильного измерительного напряжения
и выполнен по схеме с регулированием в цепи переменного тока. Переключение
напряжения осуществляется путем изменения опорного напряжения на делителе.
В мегаомметрах ЭС0210/1, ЭС0210/3, ЭС0210/1Г, ЭС0210/3Г электронный измеритель
выполнен на двух логарифмических усилителях. В мегаомметрах ЭС0210/2, ЭС0210/2Г
— на двух логарифмических усилителях и повторителе напряжения на операционном
усилителе. Ток измерителя пропорционален логарифму отношения измеряемого и
образцового сопротивлений и не зависит от оперативного напряжения.
|
Марка |
Диапазон
измерений, МОм |
Выходное
напряжение на зажимах, В |
|
ЭС0210/1, ЭС0210/1Г |
0-5, 5-1000, |
100± 10, 250± 25, 500± 50 |
|
ЭС0210/2, ЭС0210/2Г |
0-5, 0-50, 50-10000 |
500± 50, 1000± 100, 2500± 250 |
|
ЭС0210/3, ЭС0210/3Г |
0-50, 50-10000, 500-100000 |
500± 50, 1000± 100, 2500± 250 |
Класс точности мегаомметров 2,5.
Предельные значения погрешностей измерения сопротивления изоляции выраженные в
виде приведенной к длине шкалы и в виде относительной равнозначны. Пределы
допускаемых значений основных погрешностей измерений нормированы для рабочей
части шкалы, отмеченной точкой. Для мегаомметров ЭС0210/3, ЭС0210/3Г при
измерении сопротивлений в диапазоне измерения 500-100000 МW (шкала IIх10)
погрешность измерения нормирована только на напряжение 2500 V.
- При измерении сопротивления изоляции
токоведущего проводника относительно земляных оболочек (корпусов) зажим “Э”
с землей не соединять!
- Питание мегаомметров ЭС0210
осуществляется от сети переменного тока напряжением 220В, питание
мегаомметров ЭС0210Г – от встроенного электромеханического генератора.
Скорость вращения рукоятки генератора – (120-144) оборотов в минуту.
- Оперативный ток при закороченных зажимах
находится в пределах (0,6± 0,2) mA.
- Время установления показаний не более 15
s. Время заряда емкости объекта, величиной не более 0,5 m F, не превышает 15
s.Время разряда емкости аналогичного объекта до безопасного напряжения (не
более 42V), который был заряжен до напряжения 2500 V не превышает 4 s.
- Режим работы прерывистый.
- Масса мегаомметров ЭС0210 без комплекта
шнуров не более 1,9 кг.
- Масса мегаомметра с комплектом шнуров и
футляром не более 2,8 кг..
- Норма средней наработки на отказ — 12500
часов, средний срок службы 10 лет.
Комплектация:
мегаомметр (мегомметр), шнуры, сумка, встроенный вольтметр
|
