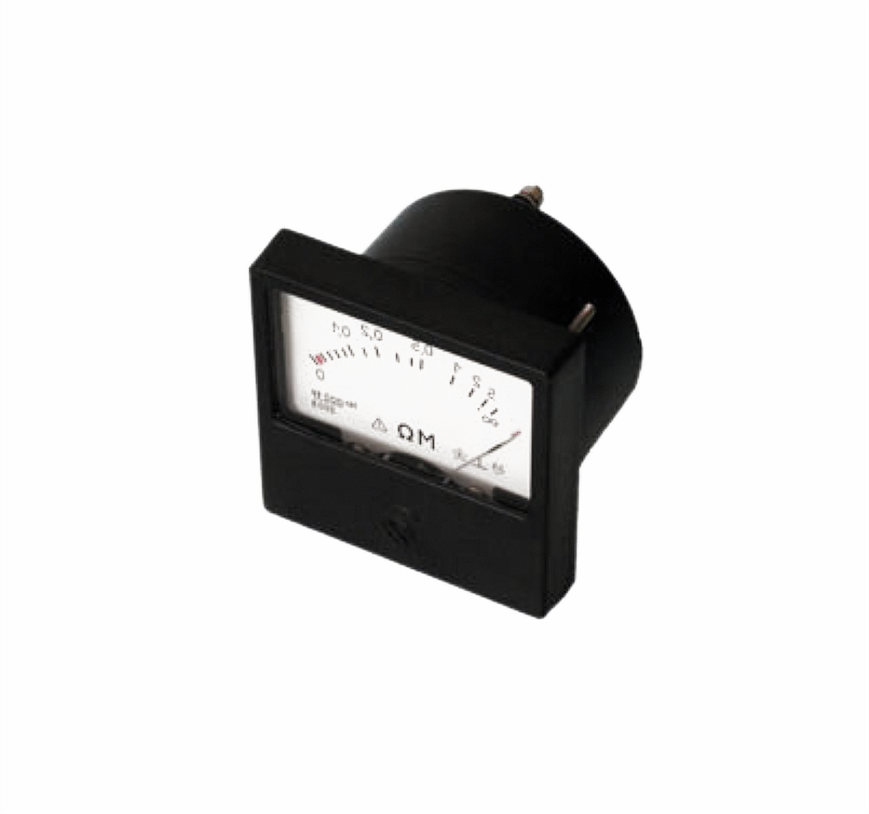

Омметр щитовой М419
Измерительный
прибор — Омметр щитовой М419 определяет сопротивление изоляции однофазных
или трехфазных сетей переменного тока, находящихся под напряжением с
изолированной нейтралью напряжением до 420 В, частотой 45-500 Гц.
Описание
Технические характеристики измерительного прибора — омметр М419:
- Диапазон измерения омметра– 0 — 5 МОм.
- Минимальная цена деления шкалы — 0.02
МОм
- Класс точности измерительного прибора –
2,5.
- Напряжение питания – 220 В частотой
45-500 Гц.
- Потребляемая мощность омметра — не более
1 Вт
- Входное сопротивление — не менее 250 кОм
- Условия эксплуатации — от минус 50 ° С
до плюс 70 ° С.
- Режим работы — непрерывный,
продолжительность непрерывной работы не ограничена. Допускается прерывистый
режим работы.
- Габаритные размеры, мм – 80х80х100.
- Масса, кг , не более – 0,2.
Не разрешается включать одновременно два омметра в одну сеть.
Зажим «3» омметра должен быть заземлен или соединен с корпусом, так как омметр
измеряет эквивалентное сопротивление изоляции сети по отношению к земле или к
корпусу.
Если омметр не включен в сеть — то его указатель находится на отметке
механического нуля (крайней отметке красного цвета в левом конце шкалы). Если
при правильном включении омметра указатель остается на отметке механического
нуля — это указывает на неисправность омметра.
