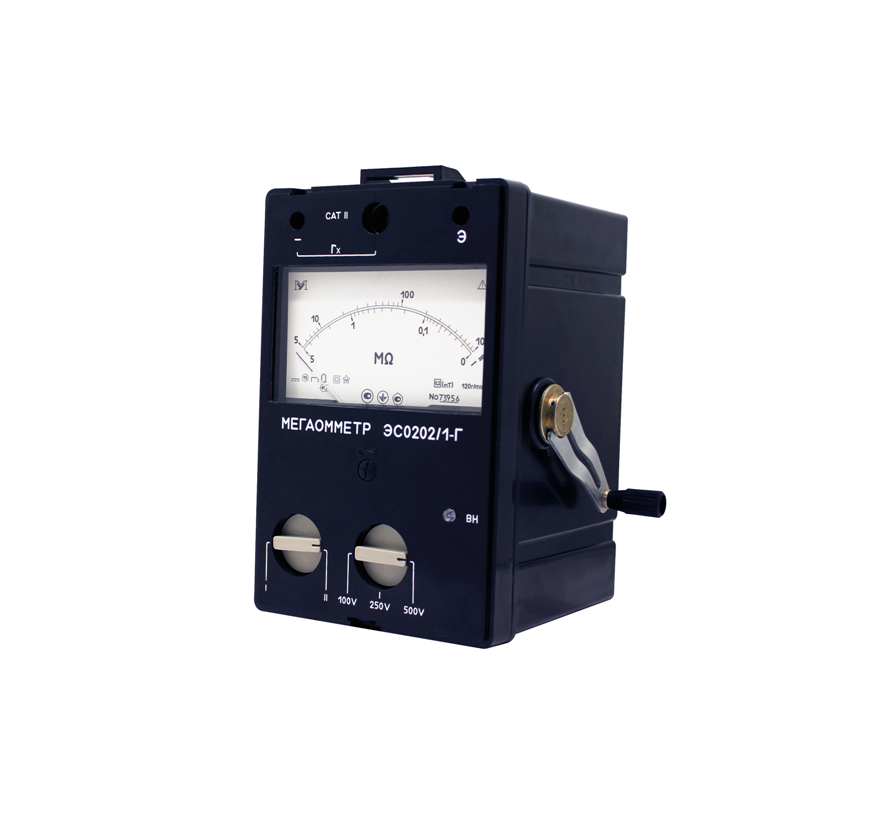

Мегаомметры ЭС0202/1Г
Мегаомметры ЭС0202
соответствуют требованиям ГОСТ 26104-89 “Средства измерений электронные.
Технические требования в части безопасности. Методы испытаний” к изделиям
класса защиты II; ГОСТ Р 51350 “Безопасность электрических
контрольно-измерительных приборов и лабораторного оборудования. Часть 1.
Общие требования”, категория монтажа (категория перенапряжения) II .
Класс точности
мегаомметров ЭС0202, выраженный в виде относительной погрешности по ГОСТ
8.401-80, 15. Пределы допускаемых значений основной относительной
погрешности равны ± 15 % от измеряемого значения.
Описание
Пределы допускаемых значений дополнительной погрешности мегаомметров ЭС0202,
вызванной протеканием в измерительной цепи токов промышленной частоты 50 мкА для
ЭС0202/1-Г и 500 мкА для ЭС0202/2-Г, не должны превышать пределов основной
относительной погрешности.
|
Марка |
Диапазон
измерений, МОм |
Выходное
напряжение на зажимах, В |
|
ЭС0202/1-Г |
0-1000 |
100± 10, 250± 25, 500± 50 |
|
ЭС0202/2-Г |
0-10000 |
500± 50, 1000± 100, 2500± 250 |
- Время установления показаний мегаомметра
не превышает 15 с.
- Режим работы мегаомметра прерывистый:
измерение – 1 мин , пауза – 2 мин.
- Питание мегаомметров осуществляется от
встроенного электромеханического генератора.
- Скорость вращения рукоятки генератора
должна быть (120…144) оборотов в минуту.
- Мегаомметры сохраняют работоспособность
при температуре окружающего воздуха от минус 30 до плюс 50 ° С и
относительной влажности 90 % при температуре плюс 30 ° С.
|
