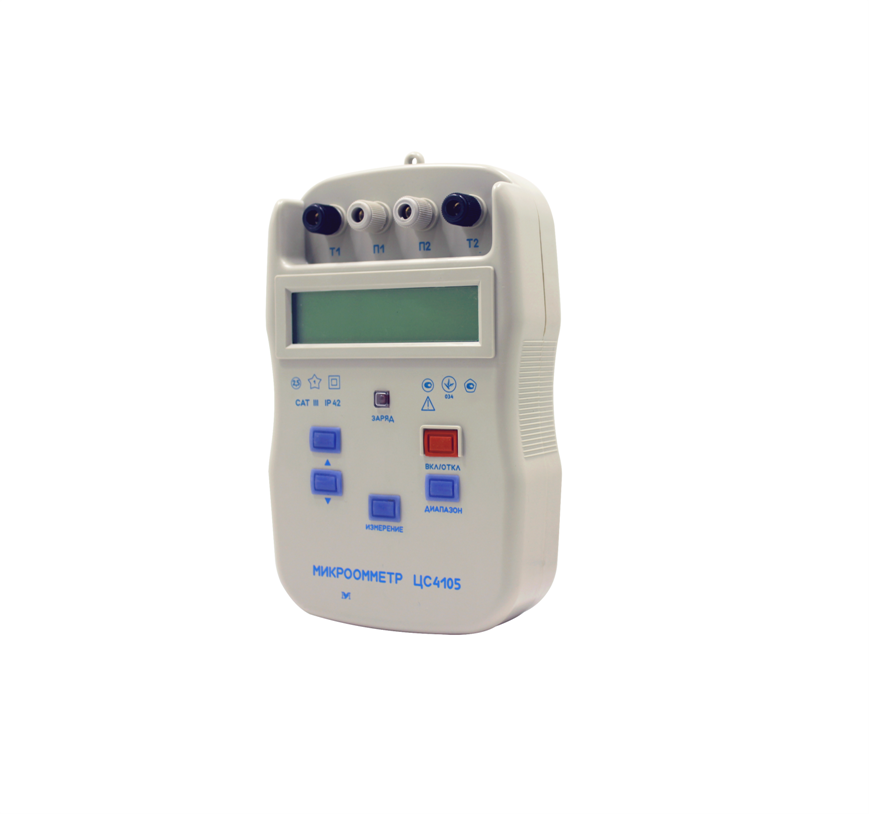

Микроомметр ЦС4105
Микроомметр ЦС4105
предназначен для измерения электрического сопротивления постоянному току
компонентов электрических цепей, не находящихся под напряжением.
Описание
Микроомметр может использоваться для измерения:
переходного электрического сопротивления высоковольтных переключателей и
разъединителей, электрического сопротивления паяных, сварных и винтовых
соединений, электрического сопротивления контактов присоединения и сопротивления
наземной части цепей заземляющих устройств, активного сопротивления шин,
проводов и кабелей, активного сопротивления обмоток электрических машин.
Технические характеристики микроомметра ЦС4105:
- Индикация результатов измерений
микроомметра – буквенно-цифровая на жидкокристаллическом индикаторе (ЖК-индикатор),
робота в диалоговом режиме.
- Электропитание микроомметра –
аккумуляторы типоразмера АА напряжением 1,2 В – 8 шт.
- Диапазоны измерения микроомметра: от 10
мкОм до 3 мОм (Предел 3 мОм); от 1 до 300 мОм (Предел 300 мОм); от 0,1 до 50
Ом (Предел 50 Ом).
- Режимы работы микроомметра –
автоматический или ручной.
- Автоматический режим работы – одно
измерение после кратковременного нажатия кнопки ИЗМЕРЕНИЕ.
- Ручной режим работы – непрерывные
измерения на протяжении удерживания кнопки ИЗМЕРЕНИЕ нажатой при ручном
выборе диапазона измерения 1–300 мОм с пределом 300 мОм или 0,1–50 Ом с
пределом 50 Ом.
- Ручной режим работы микроомметра
предпочтителен при измерении сопротивления индуктивного характера.
Продолжительность непрерывной работы микроомметра в ручном режиме
определяется электрической емкостью аккумуляторов.
- Класс точности микроомметра 2,5 по ГОСТ
8.401 «Классы точности средств измерений. Общие требования».
- Сила тока потребления микроомметром от
аккумуляторов в ручном режиме работы не более 0,25 А.
- Сила тока в цепи измеряемого
сопротивления: на пределе 3 мОм – 5 А, импульс тока длительностью 0,3 с; на
пределе 300 мОм – 50 мА постоянного тока, на пределе 50 Ом – 5 мА
постоянного тока.
- Микроомметр ЦС4105 осуществляет: заряд
аккумуляторов от блока питания, световую индикацию процесса и степени заряда
аккумуляторов, автоматический выбор диапазона измерения, в ручном режиме
работы допускает ручной выбор диапазона измерения с пределами 300 мОм или 50
Ом, автоматическое отключение от источника электропитания при снижении
напряжения питания ниже 8 В и (или) по истечении (90 – 120) с после
окончания измерения, хранение в памяти результатов 20-ти последних
измерений.
- Степень защиты по ГОСТ 14254 «Степени
защиты, обеспечиваемые оболочками (код IP)» для микроомметра – IP42.
Комплектация:
микроомметр цифровой
|
